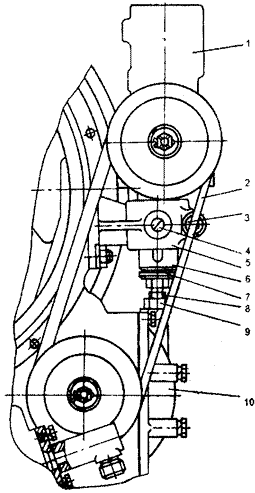

Рис.2.33 Установка компрессора
1- компрессор; 2- клиновой ремень; 3- болт; 4-винт; 5,6- кронштейны; 7- пята; 8- специальный болт; 9- гайка; 10 -редуктор привода гидронасосов
Компрессор предназначен для получения сжатого воздуха и подачи его в ресиверы пневмосистемы. На автогрейдерах с двигателем ЯМЗ-8482.10-01 компрессор установлен на двигателе и является его принадлежностью.
На других автогрейдерах компрессор установлен на кронштейне 5 (рис.2.33) редуктора 10 привода гидронасосов. Привод компрессора осуществляется от редуктора клиновым ремнем 2.
Для натяжения ремня необходимо ослабить затяжку болта 3, винта 4 и гайки 9. Вращением специального болта 8 обеспечить требуемое натяжение ремня. Оно должно быть таким, чтобы стрела прогиба ремня была в пределах 15-20 мм, при нажатии на середину ветви с силой 70 -100 Н (7-10 кгс).
