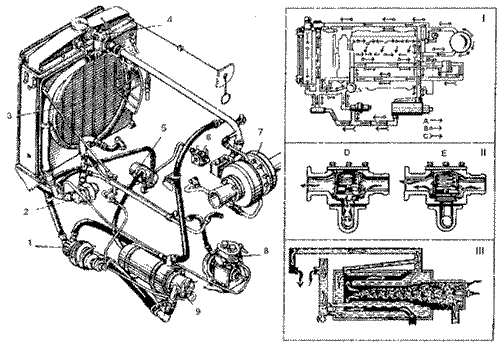

Рис.2.4 Система охлаждения и разогрева двигателя УТД6-ТК-С5
1- насосный агрегат подогревателя; 2- водяной насос двигателя; 3- радиатор; 4- термостат; 5-маслозакачивающий насос; 6- топливоподкачивающий насос БНК-12ТК; 7- турбокомпрессор; 8-компрессор; 9- котел подогревателя
I - схема системы охлаждения и разогрева, где стрелки - путь жидкости:
А- при разогреве двигателя;
В- при работе двигателя (температура ниже 70°С);
С- при работе двигателя (температура выше 70°С).
II - работа термостата:
D- температура ниже 70 "С (термостат открыт);
С- температура выше 70 "С (термостат закрыт).
III - схема работы котла
Система охлаждения и разогрева двигателя У1Д6-ТК-С5 может быть выполнена без расширительного бачка с применением радиатора, имеющего заливную горловину и снабженного шторкой (рис.2.4). Заправка такой системы проводится через заливную горловину радиатора. Слив жидкости происходит при открытии кранов на водяном насосе двигателя, на котле подогревателя и на маслозакачивающем насосе.
