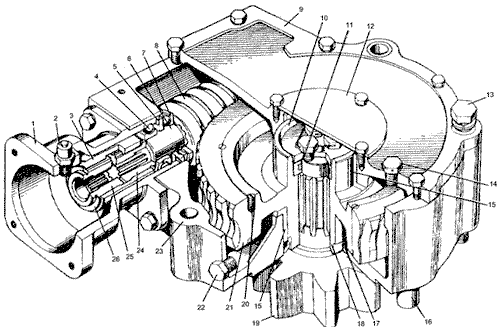

Рис.2.51 Редуктор поворота отвала ДЗ-98
1- приставка; 2- сапун; 3- шлицевая муфта; 4- подшипник; 3- дистанционное кольцо; 6- вал червяка; 7- упорный подшипник; 8- червяк; 9- крышка корпуса редуктора; 10- упорная шайба; 11- уплотнительное кольцо; 12- крышка; 13- болт крепления редуктора к тяговой раме; 14- пробка заливного отверстия; 15- бронзовая втулка; 16- установочный палец; 17- манжета; 18- ступица червячного колеса; 19- вал-шестерня; 20- стопорный винт; 21- червячное колесо; 22- пробка сливного отверстия, 23- корпус редуктора; 24- шлицевая втулка вала червяка; 25- шлицевая втулка вала гидромотора; 26- стопорное кольцо
Механизм поворота отвала установлен на тяговой раме и состоит из поворотного круга 5, редуктора поворота отвала 17 и гидромотора гидросистемы.
При включении рычага гидрораспределителя рабочая жидкость под давлением поступает в гидромотор. Далее вращение передается через червяк 8 (рис.2.51), червячное колесо 21, вал-шестерню 19 к поворотному кругу. Изменение направления вращения достигается включением рычага управления распределителем в противоположную сторону.
