Вынос тяговой рамы влево на максимальный угол

Положение подвески тяговой рамы при выносе отвала влево на максимальный угол

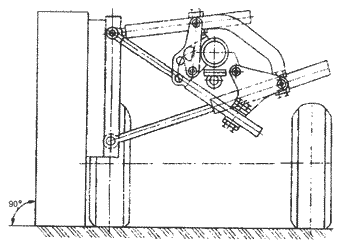

Рис.7.3 Положение подвески тяговой рамы при выносе отвала влево на максимальный угол


Для выноса тяговой рамы влево на максимальный угол необходимо:
  1. переставить опору штока гидроцилиндра выдвижения отвала в крайнее правое положение;
  2. поднять отвал гидроцилиндрами подъема;
  3. установить отвал на угол а. в пределах 30...45° слева;
  4. опустить отвал на грунт; 5. подать воздух в пневмозащелку, поднимая и опуская отвал;
  5. вывести защелка из среднего отверстия кронштейна рамы;
  6. повернуть рамку по часовой стрелке на угол 2...3' и отключить подачу воздуха;
  7. вдвигая шток правого и выдвигая шток левого гидроцилиндров подъема отвала, закончить поворот рамки до фиксации защелки в верхнем отверстии кронштейна;
  8. выдвинуть отвал в направляющих максимально влево;
  9. выдвигая шток правого гидроцилиндра подъема отвала и гидроцилиндра выноса тяговой рамы и вдвигая шток левого гидроцилиндра подъема отвала, вынести тяговую раму влево;
  10. установить отвал под углом 90", как показано на рис.7.3.
Схема недопустимого положения цилиндров тяговой рамы при выносе отвала влево

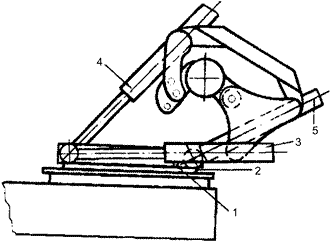

Рис.7.4 Схема недопустимого положения цилиндров тяговой рамы при выносе отвала влево
1- косынка; 2- опора; 3- цилиндр выноса тяговой рамы: 4,5- цилиндры подъема отвала

ВНИМАНИЕ! ПРИ ВЫНОСЕ ОТВАЛА ВЛЕВО НЕ ДОПУСКАТЬ УСТАНОВКИ ОТВАЛА ТАК, КАК ПОКАЗАНО НА РИС.7.4 (ЛЕВЫЙ ГИДРОЦИЛИНДР ПОДЪЕМА 4 И ГИДРОЦИЛИНДР ВЫНОСА 3 ВЫДВИНУТЫ ДО КОНЦА, А ПРАВЫЙ ГИДРОЦИЛИНДР ПОДЪЕМА 5 ВДВИНУТ ДО КОНЦА), ТАК КАК В ЭТОМ СЛУЧАЕ ВОЗМОЖНО КАСАНИЕ ГИДРОЦИЛИНДРА ЗА КОСЫНКУ 1 ИЛИ ОПОРУ 2.
