Ниже приводятся некоторые рекомендации по управлению рабочими органами автогрейдера в зависимости от вида выполняемых работ
Важным фактором в повышении производительности автогрейдера является правильная установка отвала в рабочем положении, которую определяют три угла (рис.7.1):
При уменьшении угла α (наибольшее значение которого составляет 90°, когда отвал перпендикулярен к продольной оси автогрейдера) скорость перемещения грунта вдоль отвала увеличивается, тем самым увеличивается количество перемещенного грунта в единицу времени. Следовательно, необходимо стремиться к уменьшению угла захвата. Однако при уменьшении угла α появляется боковой занос автогрейдера, что затрудняет управление. Кроме того, с уменьшением угла α уменьшается дальность перемещения (сдвига с отвала в сторону) срезанного грунта. И все же на производительность автогрейдера в большей мере влияет скорость перемещения срезанного грунта, чем дальность перемещения, которая может быть более эффективной после установки дополнительных удлинителей отвала." При малом угле α из-за высокой скорости перемещения валика вдоль отвала необходимо стремиться к вырезанию стружки как можно большей глубины.
Угол β влияет на шаг спирали, а значит, и на скорость перемещения грунта вдоль отвала. Скорость перемещения грунта вдоль отвала при больших углах становится очень мала, и, следовательно, производительность автогрейдера резко снижается.
Угол γ в значительной степени влияет на сопротивление резанию, а следовательно, и на тяговое усилие. На твердых грунтах угол γ необходимо уменьшить. При перемещении грунта вдоль направления движения автогрейдера с одновременным уплотнением грунта под ножом угол γ следует устанавливать наибольшим (до 60...70°).
Количество грунта, перемещенного за единицу времени, зависит от скорости перемещения призмы и от площади ее поперечного сечения, которая достигает максимального значения, когда отвал заполняется грунтом несколько выше верхней кромки, при этом грунт должен слегка пересыпаться через край.

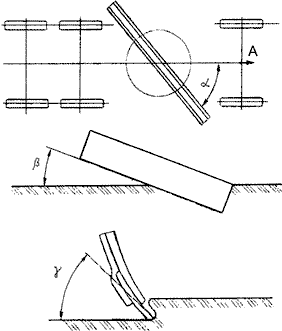

Рис.7.1 Углы установки отвала ДЗ-98
А- направление движения α- угол захвата; β- угол наклона; γ- угол резания
Важным фактором в повышении производительности автогрейдера является правильная установка отвала в рабочем положении, которую определяют три угла (рис.7.1):
- угол захвата α, это угол между режущей кромкой ножа отвала и направлением движения автогрейдера;
- угол наклона β, это угол между режущей кромкой ножа отвала и горизонтальной прямой в поперечной плоскости;
- угол резания γ. это угол между касательной к поверхности ножа отвала, проведенной через режущую кромку, и плоскостью срезания грунта.
При уменьшении угла α (наибольшее значение которого составляет 90°, когда отвал перпендикулярен к продольной оси автогрейдера) скорость перемещения грунта вдоль отвала увеличивается, тем самым увеличивается количество перемещенного грунта в единицу времени. Следовательно, необходимо стремиться к уменьшению угла захвата. Однако при уменьшении угла α появляется боковой занос автогрейдера, что затрудняет управление. Кроме того, с уменьшением угла α уменьшается дальность перемещения (сдвига с отвала в сторону) срезанного грунта. И все же на производительность автогрейдера в большей мере влияет скорость перемещения срезанного грунта, чем дальность перемещения, которая может быть более эффективной после установки дополнительных удлинителей отвала." При малом угле α из-за высокой скорости перемещения валика вдоль отвала необходимо стремиться к вырезанию стружки как можно большей глубины.
Угол β влияет на шаг спирали, а значит, и на скорость перемещения грунта вдоль отвала. Скорость перемещения грунта вдоль отвала при больших углах становится очень мала, и, следовательно, производительность автогрейдера резко снижается.
Угол γ в значительной степени влияет на сопротивление резанию, а следовательно, и на тяговое усилие. На твердых грунтах угол γ необходимо уменьшить. При перемещении грунта вдоль направления движения автогрейдера с одновременным уплотнением грунта под ножом угол γ следует устанавливать наибольшим (до 60...70°).
Количество грунта, перемещенного за единицу времени, зависит от скорости перемещения призмы и от площади ее поперечного сечения, которая достигает максимального значения, когда отвал заполняется грунтом несколько выше верхней кромки, при этом грунт должен слегка пересыпаться через край.
