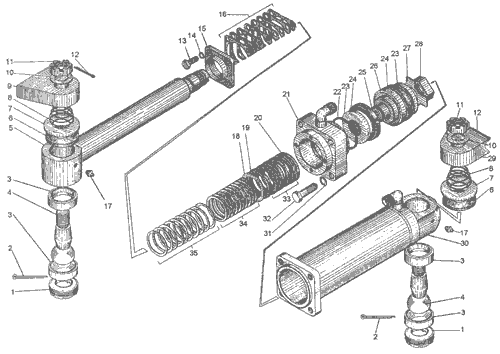

Гидроцилиндр усилителя руля автогрейдера

Гидроцилиндр усилителя руля автогрейдера

Описание

на рис.	Обозначение	Наименование	Кол-во в сб. ед.
1	Д395.43.223	Гайка специальная	2
2	Д395Б.43.227	Шплинт	2
3	Сухарь Д395Б.43.224		4
4	Палец шаровой Д395Б.43.229-1		2
5	Д395Б.43.680	Шток в сборе	1
6	Кольцо уплотнительное Д395Б.43.222		2
7	Корпус Д395Б.43.226		2
8	Пружина Д395Б.43.228		2
9	Д395Б.43.323	Кронштейн	1
10	С30 11371	Шайба	2
11	Гайка М30х2 5918		2
12	6,3х63.019 397	Шплинт	2
13	067.11.11.063	Болт	4
14	12.65Г.019 6402	Шайба	4
15	Д498.06.199	Скребок	1
16	Д498.06.198	Прокладка	8
17	1.3.01 19853	Масленка	2
18	Д498.06.194	Шайба	1
19	ДЗ-98Б.14.00.096	Кольцо опорное	1
20	ДЗ-98Б.14.00.097	Кольцо нажимное	1
21	Д395Б.43.380-2	Крышка в сборе	1
22	090-100-58-2-2 18829/9833	Кольцо	1
23	1-100х80-6 14896	Манжета	2
24	ДЗ-98А.14.00.036	Кольцо	1
25	040-045-30-2-2 18829/9833	Кольцо	1
26	Поршень ДЗ-98А.14.00.083		1
27	Д498.06.192	Шайба стопорная	1
28	Д498.06.191	Гайка	1
29	Д395Б.43.322	Кронштейн	1
30	Д395Б.43.690	Корпус цилиндра	1
31	16.65Г.069 6402	Шайба	4
32	М16-6gх75.58.019 7796	Болт	4
33	М60х80-2 22704	Манжета	3
34	Чистик Д498.06.196		10
35	Чистик Д498.06.197		10
