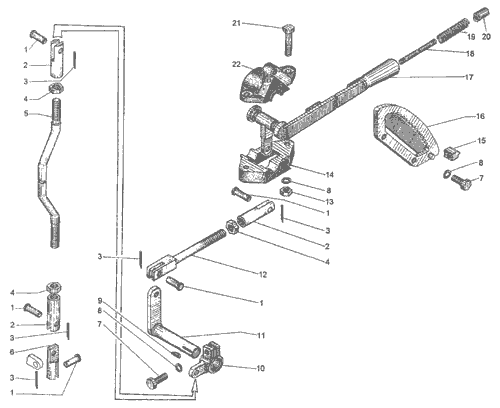

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | Д395А.01 17.008 | Палец | 4 |
| 2 | ДЗ-98.43.01.019 | Головка тяги | 1 |
| 3 | 3,2х20.019 397 | Шплинт | 10 |
| 4 | М16-6Н.5.019 5915 | Гайка | 1 |
| 5 | ДЗ-98.13.04.160 | Тяга | 1 |
| 5 | ДЗ-98.13.04.150 | Тяга | 1 |
| 6 | ДЗ-98В.13.04.024-1 | Вилка | 1 |
| 7 | М12-6gх30.58.019 7796 | Болт | 3 |
| 8 | 12.65Г.069 6402 | Шайба | 5 |
| 9 | Шпонка сегментная Д395Б.03.028 | 1 | |
| 10 | Д395В.13.04.110 | Рычаг | 1 |
| 11 | ДЗ-98.13.04.180 | Рычаг | 1 |
| 12 | ДЗ-98В.13.04.010 | Тяга | 1 |
| 13 | М12-6Н.5.019 5915 | Гайка | 2 |
| 14 | ДЗ-98.13.04.044 | Коробка нижняя | 1 |
| 15 | Д395А.0109.042 | Фиксатор | 1 |
| 16 | Д395В.13.04.040 | Гребенка | 1 |
| 17 | ДЗ-98В.13.04.020 | Рычаг | 1 |
| 18 | ДЗ-98В.13.04.001 | Тяга | 1 |
| 19 | Д144-39-020 | Пружина | 1 |
| 20 | Д144-39-021 | Кнопка защелки | 1 |
| 21 | М12-6gх70.58.019 7796 | Болт | 2 |
| 22 | ДЗ-98.13.04.043 | Коробка верхняя | 1 |
