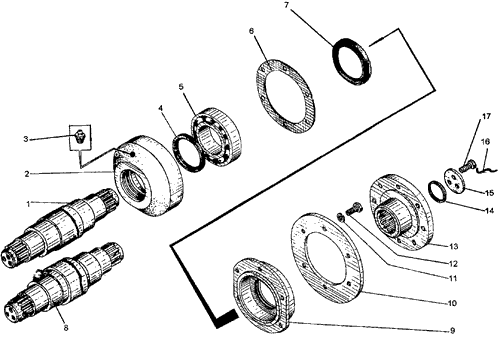

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | Вал ДЗ-105.16.01.050 | 1 | |
| 2 | Корпус Д395В.16.01.019 | 2 | |
| 3 | 1.3.01 19853 | Масленка | 2 |
| 4 | 1.2-80х105-1 8752 | Манжета | 2 |
| 5 | 6-313 8338 | Подшипник | 2 |
| 6 | Д395:01 08.032 | Прокладка | 2 |
| 7 | 1.2-90х120-1 8752 | Манжета | 2 |
| 8 | Вал промежуточный ДЗ-98.16.01.230 | 1 | |
| 9 | Крышка ДЗ-98.16.01.029 | 2 | |
| 10 | Д395.01 16.034 | Кольцо установочное | 1 |
| 11 | 12.65Г.069 6402 | Шайба | 12 |
| 12 | М12-6gх35.58.019 7796 | Болт | 12 |
| 13 | Фланец Д395В.16.01.130 | 2 | |
| 14 | 052-058-36-2-2 18829/9833 | Кольцо | 2 |
| 15 | Шайба Д395Б.05.016 | 2 | |
| 16 | 1,6-С 3282 | Проволока L=300мм | 2 |
| 17 | Болт ДЗ-98.10.04.165 | 6 | |
