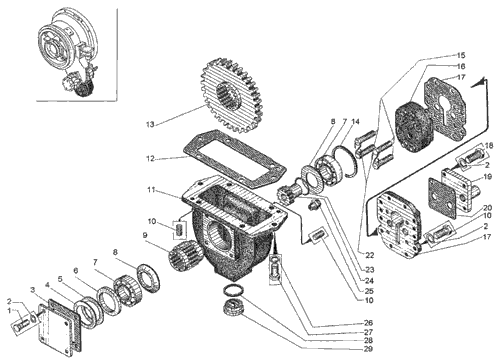

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | М10-6gх20.58.019 7796 | Болт | 4 |
| 2 | 10.65Г.069 6402 | Шайба | 41 |
| 3 | Д395Б.43.093 | Прокладка | 2 |
| 4 | Д395Б.01.025 | Прокладка | 2 |
| 5 | Д395Б.01.026 | Прокладка | 3 |
| 6 | ДЗ-98.10.06.054 | Кольцо | 1 |
| 7 | 6-1 11Л 8338 | Подшипник | 4 |
| 8 | ДЗ-98В.10.06.044-01 | Кольцо | 4 |
| 9 | Втулка ДЗ-98.10.06.053 | 1 | |
| 10 | 067.24.11.063 | Штифт | 4 |
| 11 | Корпус ДЗ-98.10.06.059 | 1 | |
| 12 | ДЗ-98.10.06.061 | Прокладка | 1 |
| 13 | Шестерня ДЗ-98.10.06.051 | 1 | |
| 14 | 1С90 13941 | Кольцо | 1 |
| 15 | ДЗ-98.10.06.062 | Болт | 4 |
| 16 | ДЗ-98В.10.06.030 | Насос масляный шестеренный | 1 |
| 17 | Крышка ДЗ-98В.10.06.023 | 1 | |
| 18 | М10-6gх25.58.019 7796 | Болт | 27 |
| 19 | ДЗ-98.10.06.060 | Крышка | 1 |
| 20 | ДЗ-98.10.06.058 | Прокладка | 1 |
| 21 | ДЗ-98.10.06.055 | Крышка | 1 |
| 22 | 1,6 3282 | Проволока L=250мм | 3 |
| 23 | ДЗ-98.10.06.063 | Кольцо | 2 |
| 24 | Муфта ДЗ-98.10.06.118 | 1 | |
| 24 | Муфта ДЗ-98.10.06.032 | 1 | |
| 24 | Муфта ДЗ-98.10.06.024 | 1 | |
| 25 | Д395А.01 20.047 | Ниппель | 1 |
| 26 | 12.65Г.069 6402 | Шайба | 17 |
| 27 | М12-6gх25.58.019 7796 | Болт | 6 |
| 28 | 40927 | Кольцо медноасбестовое | 1 |
| 29 | 1483 | Пробка магнитная | 1 |
