| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |

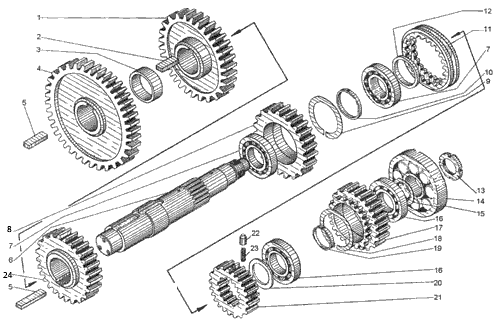

| Вал реверса в сборе Д395Б.04.030 | 1 | ||
| 1 | Шестерня Д395Б.04.035 | 1 | |
| 2 | Шпонка Д395Б.04.033-1 | 2 | |
| 3 | Втулка Д395Б.04.034 | 1 | |
| 4 | Шестерня Д395Б.04.032 | 1 | |
| 5 | Шпонка Д395Б.04.036-1 | 1 | |
| 6 | Вал Д395Б.04.031 | 1 | |
| 7 | 6-115 8338 | Подшипник | 2 |
| 8 | Шестерня Д395Б.04.038 | 1 | |
| 9 | Кольцо ВК-115 Д395Б.04.023 | 2 | |
| 10 | Кольцо Д395Б.04.021 | 1 | |
| 11 | Муфта Д395В.10.04.033 | 1 | |
| 12 | Кольцо Д395Б.04.019 | 1 | |
| 13 | Гайка круглая 067.13.13.062 | 1 | |
| 14 | 2411 8328 | Подшипник | 1 |
| 15 | Кольцо Д395Б.04.028 | 1 | |
| 16 | 212 8338 | Подшипник | 2 |
| 17 | Шестерня Д395Б.04.039 | 1 | |
| 18 | Кольцо 1В110 13941 | 2 | |
| 19 | Втулка Д395Б.04.016 | 1 | |
| 20 | Шайба Д395Б.04.018 | 1 | |
| 21 | Муфта Д395Б.04.013-1 | 1 | |
| 22 | Фиксатор Д395Б.04.014 | 4 | |
| 23 | Пружина ДЗ-98.10.04.062 | 4 | |
| 24 | Шестерня ДЗ-98.10.04.167 | 1 | |
