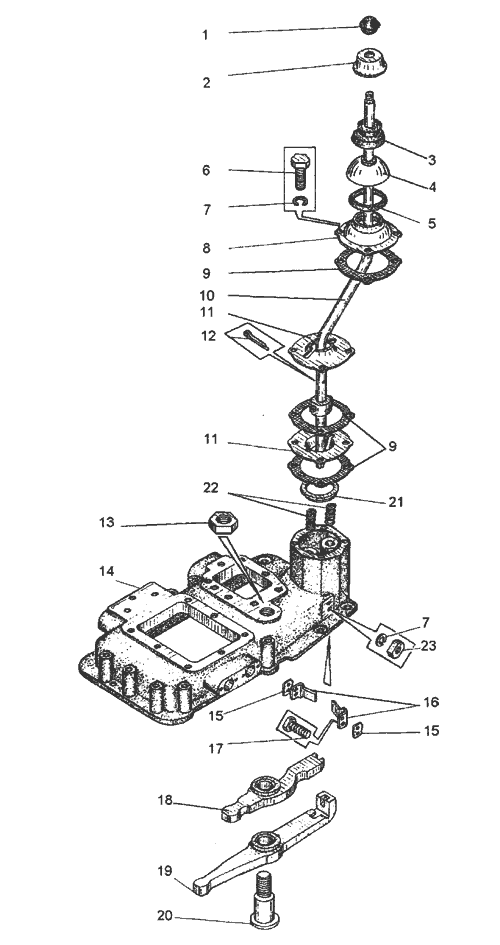

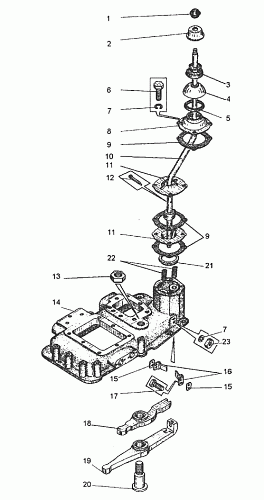

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | Д148-Л2-77 | Ручка шаровая | 1 |
| 2 | 13591 | Колпачок | 1 |
| 3 | 46612 | Колпачок | 1 |
| 4 | Д144-41-038 | Крышка шарового фланца | 1 |
| 5 | 40820 | Кольцо уплотнительное | 1 |
| 6 | М10-6gх25.58.019 7796 | Болт | 4 |
| 7 | 10.65Г.069 6402 | Шайба | 8 |
| 8 | Д144-41 -037 | Фланец шаровой наружный | 1 |
| 9 | Д144-41-028 | Прокладка | 3 |
| 10 | Рычаг ДЗ-98.10.04.310-1 | 1 | |
| 11 | Д144-41-036 | Фланец шаровой внутренний | 2 |
| 12 | 4х36 397 | Шплинт | 1 |
| 13 | Д395Б.04.166 | Гайка | 1 |
| 14 | Корпус Д395В.10.04.001-1 | 1 | |
| 15 | ДЗ-98.10.04.171 | Прокладка | 5 |
| 16 | Д395В.10.04.002 | Упор | 2 |
| 17 | М10-6gх30.58.019 7796 | Болт | 4 |
| 18 | Рычаг в сборе ДЗ-98.10.04.440 | 1 | |
| 19 | ДЗ-98.10.04.450 | Рычаг в сборе | 1 |
| 20 | Палец Д395Б.04.069 | 1 | |
| 21 | Д144-41-023 | Кольцо | 1 |
| 22 | Д144-41-025 | Пружина фланца | 2 |
| 23 | М10-6Н.5.019 5915 | Гайка | 4 |
