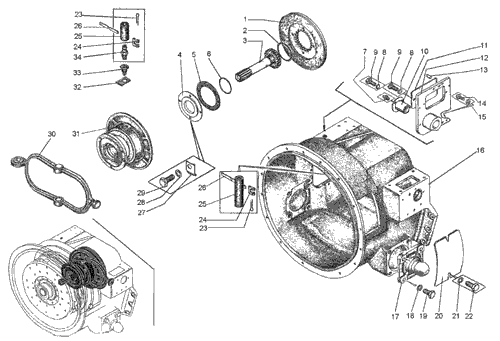

Картер муфты сцепления ДЗ-98

Картер муфты сцепления ДЗ-98

Описание

на рис.	Обозначение	Наименование	Кол-во в сб. ед.
1	Тормозок 18-14-140		1
2	1Б100 13941	Кольцо	1
3	Вал карданный 18-14-77		1
4	18-14-125	Крышка	1
5	700-40-5259	Прокладка	1
6	46812	Кольцо уплотнительное	2
7	1.3 19853	Масленка	2
8	8.65Г.069 6402	Шайба	5
9	М8-6gх20.58.019 7796	Болт	5
10	Втулка ДЗ-98.10.02.004-1		1
11	ДЗ-98.10.02.015	Крышка	1
12	Крышка Д395В.10.02.010		1
13	Д395Б.03.029	Штифт цилиндрический	2
14	М10-6gх35.58.019 7796	Болт	8
15	М10-6H.5.019 5915	Гайка	2
16	Картер муфты сцепления Д395В.10.02.001		1
17	Опора шаровая Д395Б.02.047		2
18	20.65Г.069 6402	Шайба	8
19	М20-6gх45.58.019 7796	Болт	8
20	Д395Б.02.107	Крышка	1
21	10.65Г.069 6402	Шайба	8
22	М10-6gх25.58.019 7796	Болт	2
23	6,3х36 397	Шплинт	1
24	700-41-3442	Рамка	2
25	Д395.0402.242	Шланг	1
26	Д395.03.02.059	Лента	1
27	18-14-122	Пластина	4
28	12.65Г.069 6402	Шайба	4
29	М12х30281 6	Болт	4
30	Рычаг ДЗ-98.10.02.026		1
31	18-14-133	Муфта включения	1
31	Муфта включения ДЗ-98.10.02.090-1		1
32	31364	Пластина стопорная	2
33	18-14-128	Палец	2
34	Д395Б.02.190	Штуцер	1
