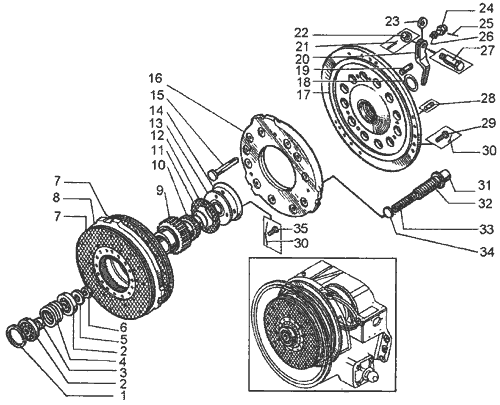

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | 18-14-66 | Кольцо пружинное | 2 |
| 2 | 180308С9 | Подшипник | 2 |
| 3 | 18-14-62 | Втулка | 1 |
| 4 | 38462 | Пружина | 1 |
| 5 | 3170 | Шайба стопорная | 1 |
| 6 | 700-30-2032 | Гайка | 1 |
| 7 | Диск ведомый 18-14-135 | 2 | |
| 8 | 18-14-44 | Диск ведущий | 1 |
| 9 | 18-14-104 | Барабан зубчатый | 1 |
| 10 | 18-14-78 | Муфта карданного вала | 1 |
| 11 | 46812 | Кольцо уплотнительное | 2 |
| 12 | 700-40-2532 | Прокладка | 1 |
| 13 | 18-14-114 | Крышка | 1 |
| 14 | 18-14-115 | Отражатель | 1 |
| 15 | 18-14-98 | Болт | 3 |
| 16 | 18-14-45 | Диск нажимной | 1 |
| 17 | 18-14-142 | Фланец | 1 |
| 18 | 700-40-2122 | Кольцо | 1 |
| 19 | Д395Б.02.082 | Палец | 1 |
| 20 | 18-14-92 | Рычаг | 3 |
| 21 | 3,2х32 397 | Шплинт | 3 |
| 22 | 30297 | Гайка | 3 |
| 23 | 18-14-69 | Ролик | 3 |
| 24 | 18-14-116 | Гайка | 3 |
| 25 | КО.3 792 | ПроволокаL=0,15м | 1 |
| 26 | 18-14-47 | Призма | 3 |
| 27 | 18-14-49 | Палец | 3 |
| 28 | 067.24.11.063 | Штифт | 3 |
| 29 | 3М12-6gх35.58.019 7796 | Болт | 15 |
| 30 | КО1.6 792 | Проволока L=18м | 1 |
| 31 | 18-14-68 | Стакан | 12 |
| 32 | 38460 | Пружина | 12 |
| 33 | 38461 | Пружина | 12 |
| 34 | 40546 | Прокладка | 12 |
| 35 | 3М10-6gх20.58.019 7796 | Болт | 4 |
