Запчасти к автогрейдеру ДЗ-98
Заказать звонок

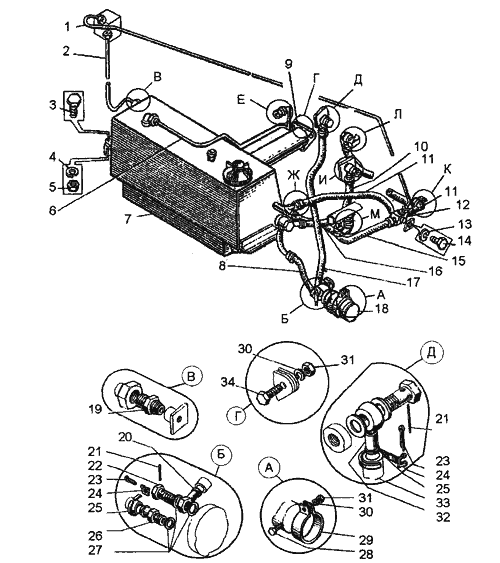

Система смазки ДЗ-98.38.00.000-01

Описание
на рис. Обозначение Наименование Кол-во в сб. ед.
1 Д395.0302.920 Трубопровод к компрессору 1
2 Д395.0302.919 Трубопровод от компрессора 1
3 М12-6gх30.58.019 7796 Болт 4
4 12.65Г.069 6402 Шайба 4
5 М12-6H.5.019 5915 Гайка 4
6 Д395.0302.925-1 Трубопровод отвода ленты 1
7 ДЗ-98.38.00.020 Бак масляный 1
8 ДЗ-98.38.00.014 Шланг 1
9 ДЗ-98.38.00.030 Патрубок выхлопной 1
10 Д395А.0302.918-1 Трубопровод от бака к насосу 1
11 Д395.0302.031-01 Шланг 2
12 ДЗ-98.38.00.100 Клапан редукционный 1
13 10.65Г.069 6402 Шайба 5
14 М10-6gх20.58.019 7796 Болт 2
15 Д395.0302.921-1 Трубопровод от радиатора до клапана 1
16 Д395.0302.952 Трубопровод от радиатора к баку 1
17 ДЗ-98.38.00.080 Трубопровод 1
18 МЗН-2 Насос маслозакачивающий 1
19 Д394.0402.058 Ниппель концевой 1
20 ДЗ-98.38.00.060 Угольник 1
21 1 3282 Проволока L=200мм 2
22 41274 Зажим (поступ. с двигателем) 1
23 6,3х36 397 Шплинт 2
24 700-41-3442 Рамка 2
25 Д395.0302.059 Лента 2
26 ДЗ-98.38.00.013 Штуцер 1
27 22х30 Кольцо медное (поступ. с двигат.) 3
28 М10-6gх30.58.019 7796 Болт 1
29 Д395.0302.096 Лента 1
30 10.65Г.069 6402 Шайба 5
31 М10-6Н.5.019 5915 Гайка 4
32 ДЗ-98.38.00.070 Угольник 1
33 Д395.0302.024 Шланг 1
34 М10-6gх25.58.019 7796 Болт 3
