Система охлаждения и разогрева ДЗ-98В5

Описание

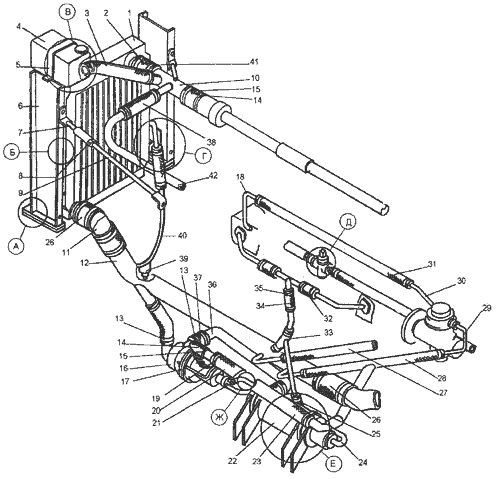

на рис.	Обозначение	Наименование	Кол-во в сб. ед.
	Блок радиаторов ДЗ-98Б7.33.11.100		1
1	ДЗ-98В.33.50.000	Радиатор	1
2	ДЗ-98В.33.00.124	Рукав 60х73-10	1
3	ДЗ-Д3.33.00 ПД	Рукав 32х42-10	2
4	5320-1311010	Бачок расширительный	1
5	ДЗ-д8В.33.00.104	Скоба	1
6	ДЗ-98В5.33.08.000	Стойка правая	1
7	ДЗ-98А.40.01.120	Стяжка	2
8	М12.6H.5.019 5915	Гайка	9
9	Д395-03.03.912	Тяга в сборе	2
10	ДЗ-98В5.33.01.000	Коллектор	1
11	ДЗ-98В5.33.05.000	Колено	1
12	ДЗ-98В5.33.04.000	Труба	1
13	ДЗ-98.43.00.480	Хомут	10
14	ДЗ-98.43.00.480-02	Хомут	8
15	Д395А-03.03.147	Шланг	3
16	ПЖД 30-101 5231-02-АЛЗ	Нагнетатель	1
17	Д395А-03.03.164	Стремянка	1
18	ДЗ-98В5.33.02.000	Трубка	1
19	ДЗ-98.43.00.480-01	Хомут	2
20	ДЗ-98В3.33.07.000	Труба воздушная	1
21	ДЗ-98В.33.00.310-01	Трубка	1
22	ПЖД-30-1015006	Предпусковой жидкостный подогреватель	1
23	ДЗ-98В3.33.00.013	Рукав 42х56,5-10	1
24	ДЗ-98В.33.00.160	Трубка	1
25	ДЗ-98В3.33.00.011	Рукав 32х42-10	1
26	ДЗ-98В.33.00.125	Рукав 70х82,5-10	3
27	ДЗ-98В.33.00.034	Рукав 16х25-16	2
28	Д395Д.0303.165	Шланг	1
29	ДЗ-98.33.00.390	Трубка в сборе	1
30	Д395.0303.909	Трубка в сборе	1
31	ДЗ-98В5.33.00.002	Рукав 10х17,5-10	1
32	ДЗ-98В5.33.00.003	Рукав 16х25-10	4
33	ДЗ-98В5.33.03.000	Тройник	1
34	ДЗ-98В.33.00.032	Рукав 25х32-10	3
35	ДЗ-98.43.00.480-03	Хомут	6
36	ДЗ-98В3.33.00.001	Патрубок	1
37	ДЗ-98В3.33.00.009	Рукав 32х42-10	1
38	ДЗ-98В5.33.00.004	Рукав 50х62-10	1
39	353-130501 ОА	Краник сливной	1
40	ДЗ-98В5.33.06.000	Труба	1
41	ДЗ-98В.33.24.000	Хомут	6
42	ДЗ-98В5.33.00.001	Труба	1
