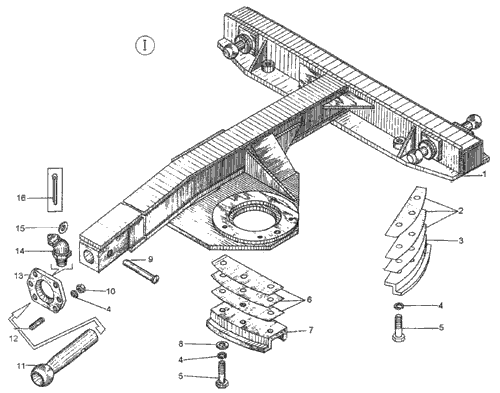

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | ДЗ-98.34.00.100 | Рама тяговая | 1 |
| 2 | Д394.0601.015 | Прокладка | 6 |
| 3 | Накладка Д394.0601.011 | 2 | |
| 4 | 24.65Г.069 6402 | Шайба | 6 |
| 5 | Болт Д395Б.34.079 | 9 | |
| 6 | Д395Б.34.018 | Прокладка | 3 |
|
| Болт специальный Д395-0601014 | 1
| |
| 7 | Накладка Д395Б.34.016 | 1 | |
| 8 | Д394.0601.023 | Шайба | 3 |
| 9 | Палец ПКТ-0300-0006 | 1 | |
| 10 | М24-6H.5.019 5915 | Гайка | 6 |
| 11 | Шкворень ДЗ-98.34.00.024 | 1 | |
| 12 | Д395Б.34.081 | Шпилька | 6 |
| 13 | Опора шкворня Д395Б.34.044 | 1 | |
| 14 | 2.3.45.Ц6 19853 | Масленка | 1 |
| 15 | Д395Б.34.076 | Кольцо | 1 |
| 16 | 5х40 397 | Шплинт | 1 |
