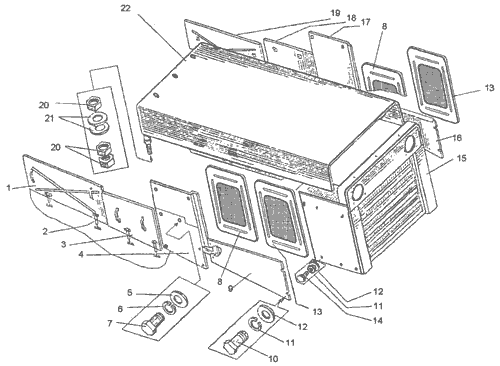

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | Д395В.52.00.120-2 | Штора левая | 1 |
| 2 | ДЗ-98В1.21.03.150 | Замок | 8 |
| 3 | Д395В.52.00.090-1 | Штора левая | 1 |
| 4 | ДЗ-98В1.52.01.016 | Щиток левый (двиг.ЯМЗ-240Г) | 1 |
| 4 | ДЗ-98В1.52.01.026 | Щиток левый (двиг.ЯМЗ-8482) | 1 |
| 5 | С12.02.019 11371 | Шайба | 2 |
| 6 | 12.65Г.069 6402 | Шайба | 2 |
| 7 | М12-6gх30.58.019 7798 | Болт | 2 |
| 8 | ДЗ-98В1.52.01.100 | Штора | 2 |
| 9 | ДЗ-98В1.52.01.021 | Щиток левый | 1 |
| 10 | М10-6gх25.58.019 7798 | Болт | 26 |
| 11 | 10.65Г.069 6402 | Шайба | 34 |
| 12 | Д395В.52.00.013 | Шайба специальная | 34 |
| 13 | ДЗ-98В1.52.01.100 | Штора | 2 |
| 14 | М10-6gх25.58,019 7798 | Болт | 8 |
| 15 | ДЗ-98В1.52.01.030 | Лобовина | 1 |
| 16 | ДЗ-98В1.52.01.019 | Щиток правый | 1 |
| 17 | ДЗ-98В1.52.01.015 | Щиток правый (двиг.ЯМЗ-240Г) | 1 |
| 17 | ДЗ-98В1.52.01.014 | Щиток правый (двиг.ЯМЗ-8482) | 1 |
| 18 | Д395В.52.00.080-1 | Штора правая | 1 |
| 19 | Д395В.52.00.110-2 | Штора правая | 1 |
| 20 | М24-6H.5.019 5915 | Гайка | 6 |
| 21 | С30.04.019 11371 | Шайба | 4 |
| 22 | ДЗ-98В1.52.01.010 | Крыша | 1 |
