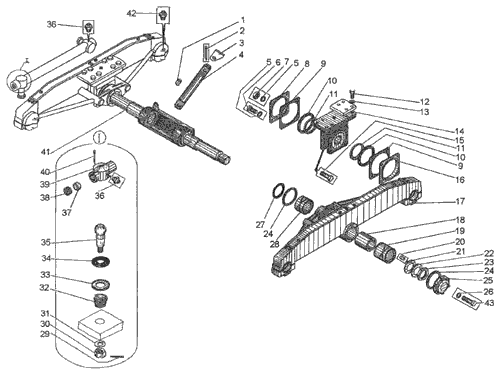

Подвеска задних мостов грейдера ДЗ-98

Описание

на рис.	Обозначение	Наименование	Кол-во в сб. ед.
1	Д394.0202.028-1	Палец	2
2	5х40 397	Шплинт	4
3	Д394.0202.027	Серьга	1
4	Д395А.0202.078	Штанга	1
5	16.65Г.069 6402	Шайба	16
6	М16-6gх40.58.019	Болт	12
7	М16-6H.5.019 5915	Гайка	4
8	Д394.0202.060	Крышка	2
9	Д394.0202.013	Прокладка	4
10	СП590-12-12 6308	Лента	4
11	Шайба упорная Д394.0202.017		4
12	Д384.0102-12	Болт	16
13	24.65Г.069 6402	Шайба	16
14	Корпус подвески Д394.0202.064		2
15	М16-6gх55.58.019 7798	Болт	4
16	Крышка Д394.0202.010		2
17	Балансир Д394.0202.901-01		2
18	Втулка неподвижная Д394.0202.016		2
19	Втулка ДЗ-98Б.29.00.041-02		2
20	Сухарь Д395А.0202.079		2
21	Шайба упорная Д394.0202.015		2
22	Шайба стопорная Д394.0202.014		2
23	Гайка Д394.0202.005		2
24	Д394.0202.012	Прокладка	2
25	Крышка Д394.0202.004		2
26	10.65Г.069 6402	Шайба	12
27	СП410-10-106308	Лента	2
28	Втулка ДЗ-98Б.29.00.041-01		2
29	6,3х63 397	Шплинт	4
30	М30х2-6H.5.019 5918	Гайка	4
31	Шайба С30.02.019 11371		4
32	Пружина коническая Д394.0202.020		4
33	Обойма Д394.0202.019		4
34	Д394.0202.025	Прокладка	4
35	Палец шаровой Д395.0202.021		4
36	2.3 19853	Масленка	2
37	Сухарь сферический Д394.0202.022		8
38	Д394.0202.024	Пробка	4
39	Штанга реактивная Д394.0202.902		2
	Ремкомплект штанги реактивной Д394.0202.902
40	5х80 397	Шплинт	4
41	Ось балансиров Д394.0202.907		1
42	1.3.Ц6 19853	Масленка	6
43	М10-6gх55.58.019 7798	Болт	12
