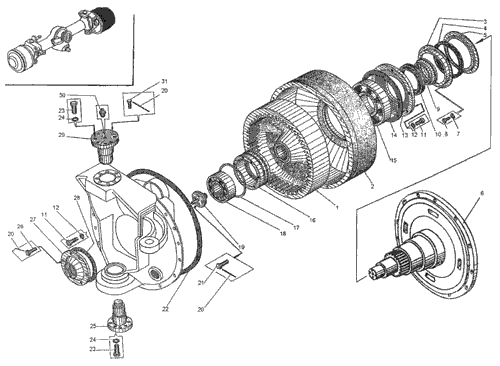

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | Шестерня Д395А.0201.152 | 2 | |
| 2 | Корпус Д395А.0201.090 | 2 | |
| 3 | Корпус сальника Д394.0201.088 | 2 | |
| 4 | Кольцо СП210-178-14 6308 | 2 | |
| 5 | Крышка сальника Д394.0201.089 | 2 | |
| 6 | Ступица колеса ДЗ-98В1.62.00.300 | 1 | |
| 7 | 8.65Г.069 6402 | Шайба | 24 |
| 8 | М8-6gх20.58.019 7796 | Болт | 16 |
| 9 | Втулка Д395.0201.087 | 2 | |
| 10 | 1-130х160-1 8752 | Манжета | 2 |
| 11 | М12-6gх40.58.019 7798 | Болт | 50 |
| 12 | 12.65Г.069 6402 | Шайба | 66 |
| 13 | Крышка подшипника Д395А.0201.085 | 2 | |
| 14 | Д394.0201.084 | Прокладка | 2 |
| 15 | 322 8338 | Подшипник | 2 |
| 16 | Стакан Д395А.0201.221 | 2 | |
| 17 | 190-200-58-2-21 8829/9833 | Кольцо | 2 |
| 18 | 32615 8328 | Подшипник | 2 |
| 19 | Фланец Д394.0201.121 | 1 | |
| 20 | 2 3282 | Проволока L=1м | 1 |
| 21 | Д394.0201.144 | Болт | 8 |
| 22 | Д394.0201.124 | Прокладка | 2 |
| 23 | М16-6gх35.58.019 7798 | Болт | 12 |
| 24 | 16.65Г.069 6402 | Шайба | 22 |
| 25 | Палец Д395.0203.018 | 2 | |
| 26 | Болт Д395.0201.182 | 31 | |
| 27 | Крышка ДЗ-98А.62.00.053 | 1 | |
| 28 | Д395А.0201.223 | Прокладка | 1 |
| 29 | Палец Д395.0203.013 | 2 | |
| 30 | 1.3 19853 | Масленка | 6 |
| 31 | Болт специальный Д394.0201.128 | 16 | |
