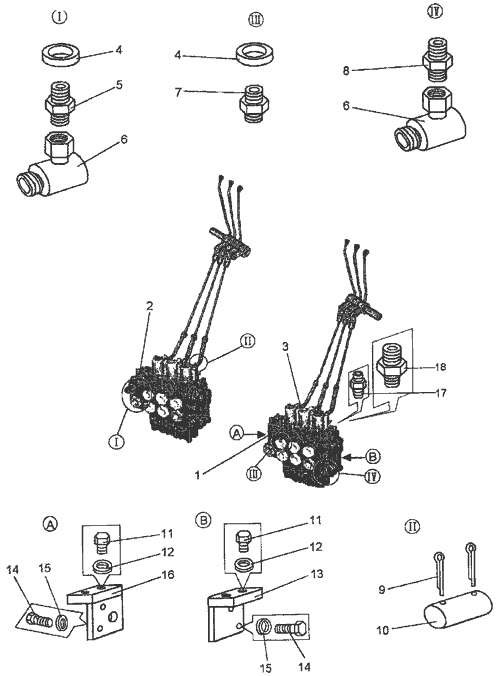

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | Гидрораспределитель 538-4612010ДН | 1 | |
| 2 | Гидрораспределитель 538-4612009ДН | 1 | |
| 3 | ДЗ-98В.43.02.004 | Тяга | 12 |
| 4 | 032-038-36-2-2 18829/9833 | Кольцо | 14 |
| 5 | 048.05.01.008 | Штуцер | 2 |
| 6 | ДЗ-98В.43.00.090 | Угольник | 4 |
| 7 | 048.05.01.005 | Штуцер | 12 |
| 8 | 048.06.00.003 | Штуцер | 1 |
| 9 | 2х20.019 397 | Шплинт | 12 |
| 10 | Д395Б.31.011-1 | Палец | 6 |
| 11 | М16-6gх40.58.019 7798 | Болт | 8 |
| 12 | 16.65Г.069 6402 | Шайба | 8 |
| 13 | ДЗ-98В.43.08.030 | Кронштейн | 2 |
| 14 | М12-6gх25.58.019 7798 | Болт | 8 |
| 15 | 12.65Г.019 6402 | Шайба | 8 |
| 16 | ДЗ-98В.43.08.040 | Кронштейн | 2 |
| 17 | Д394.0402.058 | Ниппель | 1 |
| 18 | 048.06.00.015 | Штуцер | 1 |
