Щиток контрольных приборов ДЗ-98

Щиток приборов находится в верхней части передней стенки кабины.

Щиток приборов автогрейдера с двигателем ЯМЗ-8482.10-01

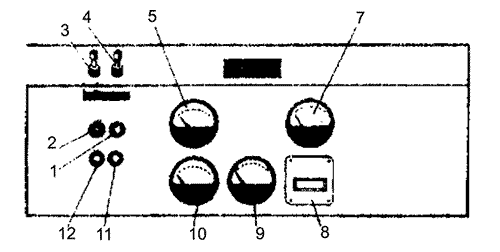

Рис. 1.5 Щиток приборов автогрейдера с двигателем ЯМЗ-8482.10-01
1- лампа включения электрооборудования пред­пускового подогревателя; 2- контроль разрядки аккумуляторных батарей; 3,4- включение перед­него, заднего стеклоочистителей; 5- указатель температуры охлаждающей жидкости двигателя; 7- указатель давления воздуха в пневмосистеме, 8- счетчик моточасов; 9- указатель напряжения; 10- указатель давления масла двигателя; 11- лампа включения свечей ЭФУ, 12- лампа готовности ЭФУ к работе

На щитке (рис. 1.5) автогрейдера с двигателем ЯМЗ-8482.10-01 размещены следующие приборы: указатель 5 температуры охлаждающей жидкости двигателя, указатель 10 давления масла в двигателе, указатель 7 давления воздуха в пневмосистеме, указатель 9 напряжения и счетчик моточасов 8.

На щитке имеются два выключателя переднего 3 и заднего 4 стеклоочистителей, а также контрольные лампы включение электрофакельного устройства.

Лампа 2 контроля разрядки аккумуляторных батарей включается при неисправности генераторной установки и при включении "массы" перед пуском двигателя.

Лампа 11 сигнализирует о включении свечей электрофакельного устройства, а лампа 12 - о его готовности к работе и моменте включения стартера.

Лампа 1 сигнализирует о включении электрооборудования предпускового подогревателя двигателя.

Щиток приборов автогрейдера с двигателем У1Д6-ТК-С5

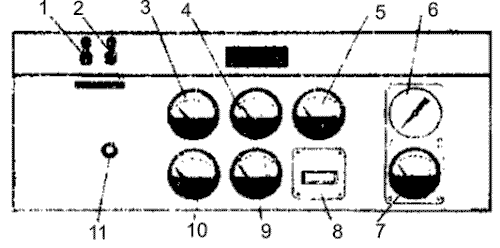

Рис. 1.6 Щиток приборов автогрейдера с двигателем У1Д6-ТК-С5
1, 2- включение переднего, заднего стеклоочистителей; 3, 4- указатель давления в системе смазки двигателя до фильтра, после фильтра; 5- указатель давления воздуха в пневмосистеме; 6- тахометр; 7- вольтамперметр; 8- счетчик мото­часов; 9- указатель температуры масла в систе­ме смазки двигателя; 10- указатель температуры охлаждающей жидкости; 11- контрольная лампа предпускового подогревателя

На щитке (рис. 1.6) установлены приборы, соответствующие электрооборудованию двигателя У1Д6-ТК-С5. Здесь размещены два указателя 3, 4 давления в системе смазки двигателя, показывающие давление до масляного фильтра и после. При разности давлений более 0,23 МПа (2,3 кгс/см²) следует заменить фильтрующие элементы фильтра. Температуру масла в системе смазки двигателя показывает указатель 9. Температура должна быть в пределах 85-95°С, максимально допустимая - 105°С.

Температуру охлаждающей жидкости показывает указатель 10. Температура должна быть в пределах 85-90°С, максимально допустимая температура - 95°С.

Частоту вращения коленчатого вала двигателя показывает тахометр 6. Частота вращения при номинальной мощности - 1500 об/мин. При работе двигателя на стоянках для предупреждения среза резиновых пальцев соединительной муфты редуктора привода гидронасосов необходимо устанавливать частоту вращения не менее 600 об/мин.

На щитке приборов также размещены вольтамперметр 7, указатель 5 давления воздуха в пневмосистеме, счетчик 8 моточасов, выключатели переднего 1 и заднего 2 стеклоочистителей. Контрольная лампа 11 свидетельствует о включении электрооборудования предпускового подогревателя

Щиток приборов автогрейдера с двигателем ЯМЗ-240Г

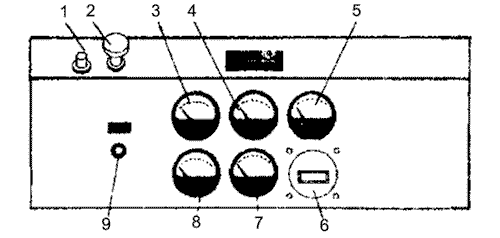

Рис. 1.7 Щиток приборов автогрейдера с двигателем ЯМЗ-240Г
1, 2- включение переднего, заднего стеклоочис­тителей; 3- указатель Температуры охлаждающей жидкости двигателя; 4- указатель температуры масла в системе смазки (поддоне) двигателя; 5- указатель давления воздуха в пневмосистеме; 6- счетчик моточасов; 7- указатель напряжения; 8- указатель давления масла в системе смазки двигателя; 9- лампа контроля разрядки аккуму­ляторных батарей

Щиток приборов автогрейдера с двигателем ЯМЗ-240Г приведен на рис.1.7. Щиток приборов автогрейдеров с двигателями ЯМЗ-238НДЗ и ЯМЗ-23&НД2 отличается от щитка приборов (рис. 1.7) только отсутствием на нем контрольной лампы.
