Устройство раздаточного редуктора

Раздаточный редуктор (рис.2.23) крепится в нижней части картера коробки передач и предназначен для передачи крутящего момента к среднему и заднему мостам автогрейдера.

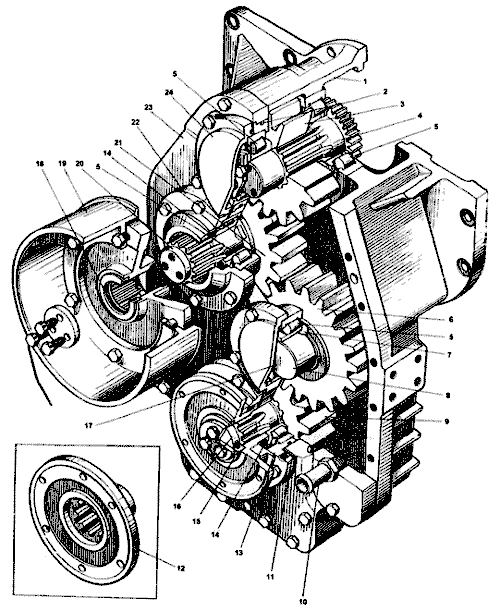

Устройство раздаточного редуктора ДЗ-98
1- корпус редуктора; 2- стакан; 3, 6, 9, 21- шестерни; 4- верхний вал; 5- роликовый подшипник; 7- шпонка; 8, 20- промежуточные валы; 10- штуцер отвода масла; 11- регулировочные прокладки; 12- фланец кардана; 13, 17, 22, 24- крышки корпусов подшипников; 14- манжета; 15- втулка; 16- нижний вал; 18- кольцо; 19- тормозной барабан; 23- крышка корпуса редуктора

Привод на мостах осуществляется через карданные валы, присоединенные к фланцам 12 раздаточного редуктора, установленным на нижнем валу 16.

Раздаточный редуктор состоит из корпуса 1 и крышки 23 совместно обработанных друг с другом. Корпус и крышка, уплотненные прокладкой, имеют четыре цилиндрических отверстия, в которые установлены подшипники и валы редуктора. Верхний вал 4 смонтирован на роликовых подшипниках 5 и имеет зубчатый венец для соединения его через зубчатые муфты с выходным валом коробки передач. На верхнем промежуточном валу 20, вращающемся на роликовых подшипниках 5, установлен тормозной барабан 19. Нижний вал 16 вращается на конических роликовых подшипниках, установленных в крышках 13. Для регулировки конических подшипников применяются регулировочные прокладки 11.

На шлицах и шпонках валов установлены две пары шестерен 3, 21, 6 и 9, расположенных в ряд и находящихся в постоянном зацеплении друг с другом.

В корпусе раздаточного редуктора имеется сквозное отверстие, совмещенное с отверстием в картере коробки передач. По этому отверстию излишки масла из картера коробки передач стекают в раздаточный редуктор. Уровень масла в раздаточном редукторе контролируется через отверстие, закрываемое контрольной пробкой.

В крышку 23 вставлен заборник, соединенный с трубопроводом всасывающего патрубка насоса НМШ-25. В ту же крышку ввернут штуцер 10, соединенный со шлангом, по которому перетекает масло из редуктора привода гидронасосов. Слив масла из редуктора осуществляется через сливное отверстие, закрываемое магнитной пробкой.
