Разборка сцепления ДЗ-98

Разборка сцепления ДЗ-98

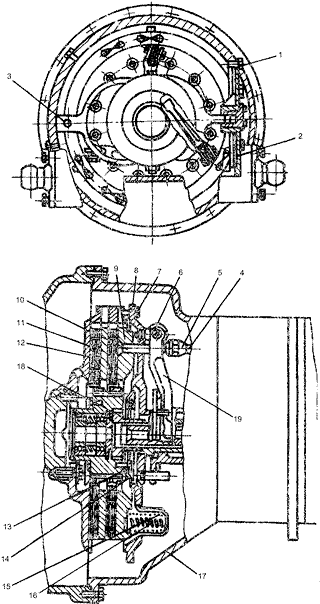

Рис. 9.4 Разборка сцепления ДЗ-98
1,4,7,10,13- болты; 2- крышка сцепления; 3- шаровая гайка; 5,6- гайки; 8- фланец; 9- нажимной диск; 11- ведущий диск, 12- ведомый диск; 14- отражатель масла; 15,16- пружины; 17- картер; 18- муфта; 19-рычаг

Последовательность разборки сцепления ДЗ-98
  1. расстопорить болт 4 (рис.9.4), отвернуть гайку 5, отвернуть три гайки 6, снять рычаг 19 совместно с муфтой включения в сборе и уложить на деревянный настил;
  2. расстопорить и вывернуть три болта 7, расположенные равномерно по окружности; вместо болтов ввернуть три шпильки М 12x143 и навернуть на них до упора гайки; вывернуть все остальные болты, крепящие фланец, а затем равномерно отвернуть гайки шпилек, снять фланец 8 вместе с пружинами 15 и 16;
  3. расстопорить болты .13 и вывернуть их, отсоединить отражатель масла 14, вынуть муфту 18, в случае износа зубьев муфты выше допустимого заменить ее другой;
  4. снять нажимной 9, ведомые 12 и ведущий 11 диски. Износ накладок ведомых дисков до плоскости головок заклепок считается дефектом, фибровые накладки с таким износом заменить новыми, затем промыть детали и собрать сцепление в обратной последовательности (не стопорить гайку 5 для последующего регулирования);
  5. при установке фланца 8 с помощью индикатора проверить радиальное биение хвостовика фланца (должно быть не более 0,1 мм);
  6. соединить корпус редуктора привода гидронасосов с картером сцепления, ввернув болты;
  7. установить крышку 2 на место, ввернуть болты 1;
  8. навернуть шаровую гайку 3.
