Двойной защитный клапан

Двойной защитный клапан предназначен для отключения поврежденного контура с целью сохранения давления в другом контуре.

Двойной защитный клапан

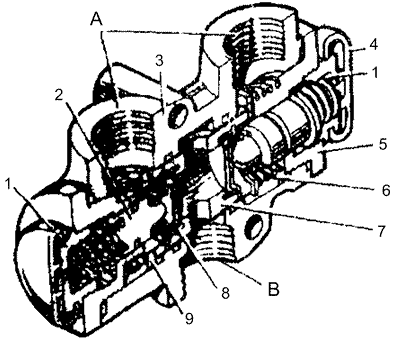

Рис.2.36 Двойной защитный клапан
1- пробка; 2- малый поршень; 3- корпус; 4,5-крышки; 6- пружина; 7- большой поршень; 8-клапан

Двойной защитный клапан состоит из корпуса 3 (рис. 2.36), двух крышек 5 корпуса, большого поршня 7, двух малых поршней 2, двух клапанов 8, двух пробок 1 и пружин большого и малого поршней.

В корпусе имеются три резьбовых отверстия для подсоединения штуцеров пневмосистемы: отверстие В для подсоединения подводящего штуцера и два отверстия А для подсоединения штуцеров питаемых контуров.

Во внутреннюю цилиндрическую полость корпуса устанавливается большой поршень 7, выполняющий роль золотника, с двумя клапанами 8. Поршень под действием двух пружин 6 при заворачивании крышек 5 занимает нейтральное положение.

Клапаны 8 при установке малых поршней 2 под действием пружин прижимаются к седлам, образуемым торцами поршня.

Малые поршни 2 перемещаются в цилиндрических отверстиях крышек 5. При установке резьбовых пробок 1 в крышки, поршни под действием пружин своими торцами прижимаются к торцам крышек и занимают фиксированное положение. Для регулировки начала срабатывания клапанов при повреждении одного из контуров под пружины подложены регулировочные прокладки.

В пробках 1 предусмотрены отверстия для сообщения полости под малым поршнем с атмосферой при его перемещении.

В исходном положении большой поршень 7 под действием пружин 6 .занимает нейтральнее положение, клапаны 8 пружины прижаты к седлам, малые поршни 2 под действием пружин прижаты к торцам крышек.

При подаче воздуха от компрессора к входному отверстию В сжатый воздух через отверстие в большом поршне 7 воздействует на клапаны 8, отжимает их от седел до упора в малый поршень 2, сжимает пружину и поступает через выходные отверстия А в ресиверы отдельных контуров.

При повреждении одного из контуров давление в этом контуре падает, большой поршень 7 под действием разности давлений перемещается в сторону поврежденного контура и своим седлом упирается в клапан 8, разобщая при этом отверстие В с поврежденным контуром. Пружина 6 поршня 7 со стороны поврежденного контура сжимается. Клапан второго контура остается открытым и воздух поступает в неповрежденный контур.

Двойной защитный клапан при одном неисправном контуре поддерживает давление сжатого воздуха в исправном контуре в пределах 0,52...0,55 МПа (5,2...5,5 кгс/см2).

При давлении выше 0,55 МПа (5,5 кгс/см2) пружина под действием клапана 8 сжимается, клапан отрывается от седла и часть воздуха уходит в поврежденный контур.

После устранения негерметичности поврежденный контур постепенно заполняется сжатым воздухом, давление в контурах выравнивается, большой поршень 7 под действием сжатой пружины 6 занимает среднее положение, и сжатый воздух вновь продолжает поступать от входного отверстия В через выходные отверстия А в ресиверы.
