Вынос тяговой рамы вправо на максимальный угол

Вынос тяговой рамы вправо на максимальный угол

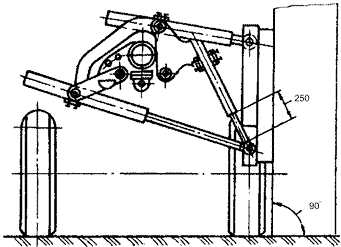

Рис.7.2 Положение подвески тяговой рамы при выносе отвала вправо на максимальный угол


Для выноса тяговой рамы вправо на максимальный угол необходимо:
  1. переставить опору штока гидроцилиндра выдвижения отвала в крайнее левое положение;
  2. поднять отвал гидроцилиндрами подъема;
  3. установить отвал на угол α в пределах 30...45° справа;
  4. опустить отвал на грунт;
  5. подать воздух в пневмозащелку и, поднимая и опуская отвал, вывести защелку из среднего отверстия кронштейна рамы;
  6. повернуть рамку против часовой стрелки на 2...3° и отключить подачу воздуха;
  7. вдвигая шток левого и одновременно выдвигая шток правого гидроцилиндров подъема отвала, закончить поворот рамки до фиксации защелки в нижнем отверстии кронштейна;
  8. максимально поднять отвал;
  9. выдвигая шток левого гидроцилиндра подъема и вдвигая шток правого гидроцилиндра подъема отвала и гидроцилиндра выноса тяговой рамы до размера 250 мм (рис.7.2), вынести тяговую раму вправо (при несоблюдении этого размера возможно касание гильзы цилиндра правого подъемника с поперечной тягой);
  10. установить отвал под углом 90', как показано на рис.7.2.
Возврат тяговой рамы в исходное положение производите в обратной последовательности.
