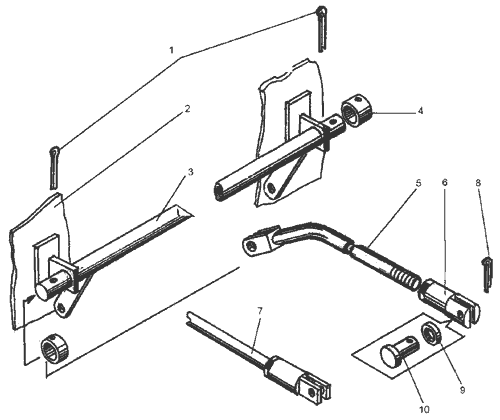

Крепление кронштейна и рычага регулятора

на рис. Обозначение Наименование Кол-во в сб. ед.
1 3,2х32 397 Шплинт 6
2 ДЗ-98В.39.01.090 Кронштейн 2
3 ДЗ-98В1.39.02.030 Рычаг 1
4 С16.02.019 11371 Шайба 2
5 ДЗ-98В.39.01.040 Тяга 1
6 ДЗ-98В.39.01.007 Вилка 3
7 ДЗ-98В1.39.02.040 Тяга 1
8 2х20 397 Шплинт 3
9 С8.02.019 11371 Шайба 3
10 067.43.11.034 Палец 3
