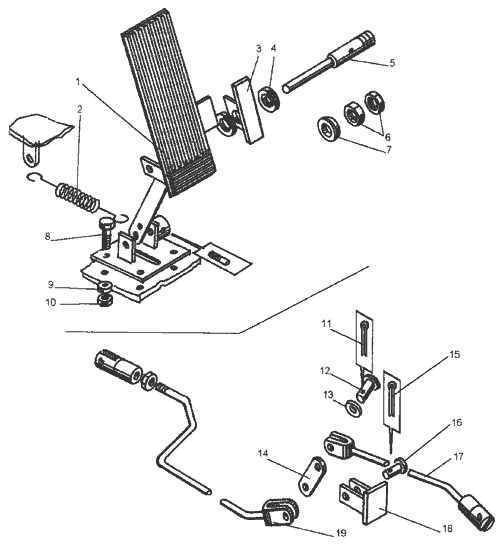

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | ДЗ-140А.39.00.060 | Педаль | 1 |
| 2 | Д394.0306.013-1 | Пружина | 1 |
| 3 | ДЗ-140А.39.00.040 | Ограничитель | 1 |
| 4 | ДЗ-140А.39.00.014 | Шайба фрикционная | 2 |
| 5 | ДЗ-140А.39.00.013 | Ось | 1 |
| 6 | М12-6H.5.019 5915 | Гайка | 2 |
| 7 | ДЗ-98В.39.01.011 | Пружина тарельчатая | 1 |
| 8 | М6-6gх20.58.019 7798 | Болт | 4 |
| 9 | 6.65Г.019 6402 | Шайба | 4 |
| 10 | М6-6H.5.019 5915 | Гайка | 4 |
| 11 | 3,2х32 397 | Шплинт | 5 |
| 12 | Д395А.01 17.008 | Палец | 2 |
| 13 | С12.02.019 11371 | Шайба | 4 |
| 14 | ДЗ-98В.39.00.003 | Рычаг | 1 |
| 15 | 2х20 397 | Шплинт | 5 |
| 16 | 067.43.11.034 | Палец | 3 |
| 17 | ДЗ-98В.39.00.010 | Тяга | 1 |
| 18 | ДЗ-98В.39.00.030 | Кронштейн | 1 |
| 19 | ДЗ-98В5.39.00.010 | Тяга верхняя | 1 |
