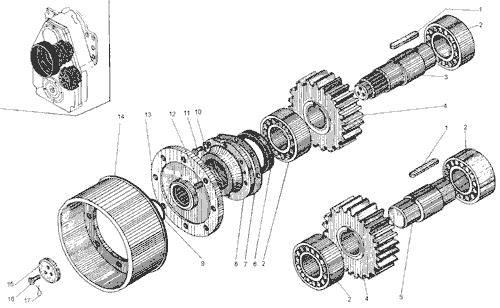

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | Шпонка Д395Б.04.033-1 | 2 | |
| 2 | 42613 8328 | Подшипник | 4 |
| 3 | Вал средний ДЗ-98.10.05.051 | 1 | |
| 4 | Шестерня ДЗ-98.10.05.052 | 2 | |
| 5 | Валик ДЗ-98.10.05.049 | 1 | |
| 6 | 1-80х105-4 8752 | Манжета | 1 |
| 7 | Д395В.10.05.023 | Прокладка | 1 |
| 8 | Крышка Д395В.10.05.019-1 | 1 | |
| 9 | 052-58-36-2-2 18829/9833 | Кольцо | 1 |
| 10 | 10.65Г.069 6402 | Шайба | 28 |
| 11 | М10-6gх35.58.019 7796 | Болт | 11 |
| 12 | Д395В.10.05.053 | Штифт | 2 |
| 13 | Диск Д395В.10.05.040 | 1 | |
| 14 | Барабан ДЗ-98.10.05.001 | 1 | |
| 15 | Шайба Д395Б.05.016 | 1 | |
| 16 | Болт Д395.0201.182 | 3 | |
| 17 | 1,6 3282 | Проволока L=180мм | 1 |
