Запчасти к автогрейдеру ДЗ-98
Заказать звонок

Механизм переключения передач и реверса

Описание

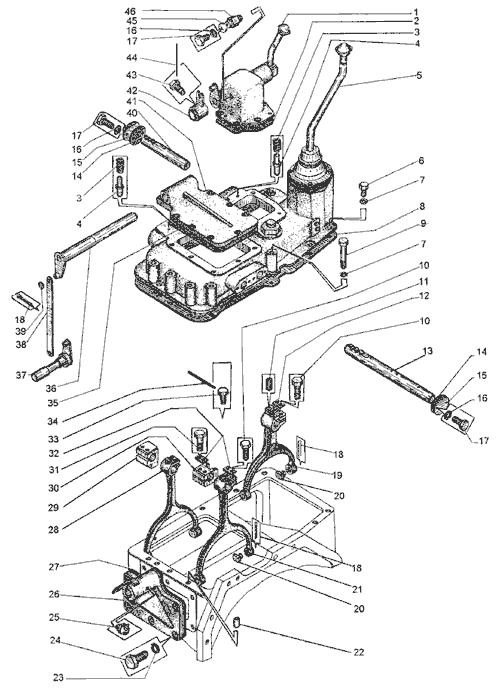

на рис. Обозначение Наименование Кол-во в сб. ед.
1 Механизм переключения реверса ДЗ-98.10.04.050 1
2 Д395В.10.04.028-1 Прокладка 1
3 Пружина ДЗ-98.10.04.062 7
4 Фиксатор Д395В.10.04.015 3
Механизм переключения передач Д395В.10.04.0101
5 ДЗ-98.10.04.010 Механизм переключения передач 1
6 М10-6gх30.58.019 7796 Болт 4
7 10.65Г.069 6402 Шайба 22
8 Д395Б.04.104 Прокладка 1
9 М10-6gх90.58.01 9 7798 Болт 9
10 М12-6gх35.58.019 7796 Болт 42
11 М10-6gх20.58.019 1478 Винт 1
12 067.33.12.143 Планка 5
13 Валик ДЗ-98.10.04.135 2
14 Д144-43-030 Прокладка 5
15 Крышка Д144-43-029 5
16 8.65Г.069 6402 Шайба 14
17 М8-6gх20.58.019 7796 Болт 13
18 2х20 379 Шплинт 12
19 Вилка Д395В.10.04.019-1 1
20 Сухарик Д395Б.04.071 6

Вилка Д395В.10.04.1001
21 Вилка Д395В.10.04.018 1
22 Д144-40-037 Штифт 2
23 12.65Г.069 6402 Шайба 61
24 М12-6gх30.58.019 7796 Болт 11
25 2.3 19853 Масленка 1
26 Кронштейн в сборе ДЗ-98.10.04.130 1
27 Д395Б.04.154 Прокладка 1
28 ДЗ-98.10.04.100 Вилка в сборе 2
29 Цанга ДЗ-98.10.04.131 1
30 Цанга ДЗ-98.10.04.129 1
31 М12-6gх40.58.01 9 7796 Болт 4
32 Д395Б.04.072 Планка 2
33 Д395.05.02.051 Винт стопорный 4
35 Д395Б.10.04.039 Прокладка 1
36 Валик в сборе ДЗ-98.10.04.360 1
37 Валик в сборе ДЗ-98.10.04.160 1
38 Д395В.10.04.034 Тяга 1
39 12.01.08кп019 11371 Шайба 2
40 Валик Д395В.10.04.023-1 1
41 Крышка Д395В.10.04.013-1 1
42 Рычаг ДЗ-98.10.04.340 1
44 Д395.0503-107 Ограничитель 1
45 Д395А.0201.197-3 Корпус 1
46 Сапун Д395А.0201.918-3 1
