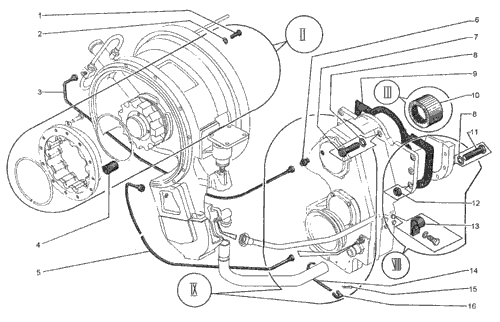

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | Д395Б.01.053 | Болт | 12 |
| 2 | 12.65Г.069 6402 | Шайба | 18 |
| 3 | ДЗ-98.10.00.040 | Трубка | 1 |
| 4 | Палец резиновый Д395Б.01.121 | 12 | |
| 5 | Д395.0402.905-1 | Шланг в сборе | 1 |
| 6 | Д394.0402.058 | Ниппель | 7 |
| 7 | М16-8gх55.58.019 7796 | Болт | 11 |
| 8 | 16.65Г.069 6402 | Шайба | 28 |
| 9 | ДЗ-98.10.00.022 | Прокладка | 1 |
| 10 | Муфта Д395Б.10.001 | 1 | |
| 11 | М16-6gх65.58.019 7796 | Болт | 4 |
| 12 | М16-7H.5.019 5915 | Гайка | 4 |
| 13 | 067.36.11.611 | Хомутик | 1 |
| 14 | Д395.0302.059 | Лента | 2 |
| 15 | 6,3х36.019 397 | Шплинт | 2 |
| 16 | 700-41-3442 | Рамка | 2 |
| - | Кольцо пружинное ДЗ-98В.11.00.002 | 2 | |
| - | Полумуфта наружная ДЗ-98В.11.00.001 | 1 | |
