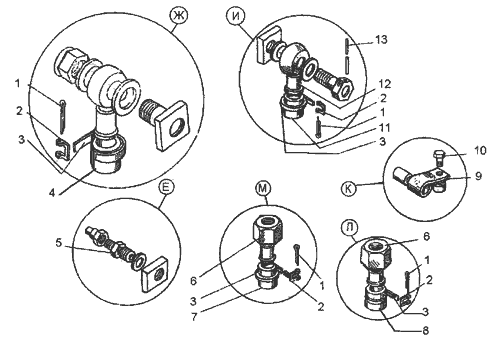

Крепление трубопроводов системы смазки

на рис. Обозначение Наименование Кол-во в сб. ед.
1 6,3х36 397 Шплинт 14
2 700-41-3442 Рамка 2
3 Д395.0302.059 Лента 8
4 Д395.0302.031-01 Шланг 2
5 Д395.0302.101 Штуцер 1
6 Д395.0302.948 Наконечник в сборе 2
7 Д395.0302.952 Трубопровод от радиатора к баку 1
8 Д395.0302.921-1 Трубопровод от радиатора до клапана 1
9 067.36.11.639 Хомут 1
10 М10-6gх20.58.019 7796 Болт 2
11 Д395А.0302.918-1 Трубопровод от бака к насосу 1
12 Д395.0302.950 Угольник 1
13 1 3282 Проволока L=200мм 3
