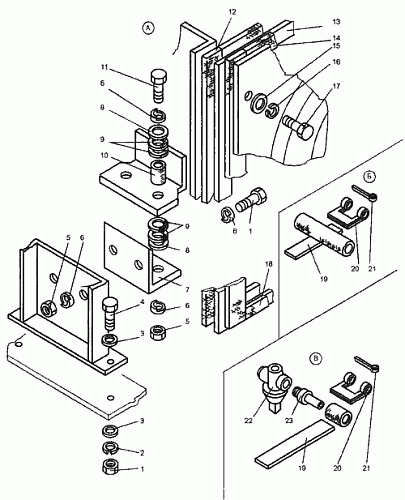

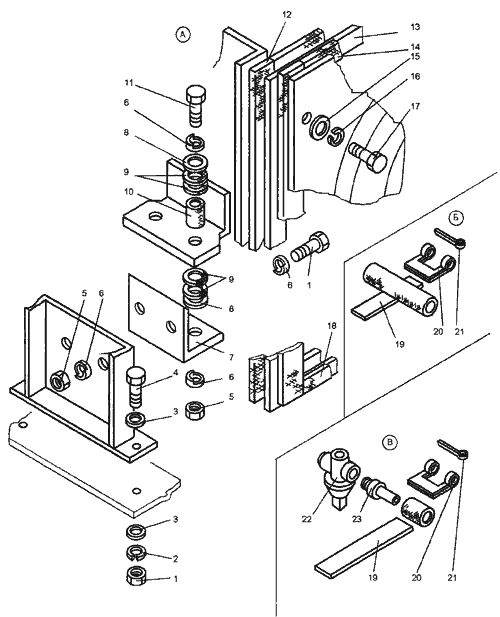

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | М16-6Н.5.019 5915 | Гайка | 4 |
| 2 | 16 65Г.019 6402 | Шайба | 4 |
| 3 | С16.02.019 11371 | Шайба | 8 |
| 4 | М16-6gх55.58.019 7798 | Болт | 4 |
| 5 | М12-6Н.5.019 5915 | Гайка | 16 |
| 6 | 067.33.12.145 | Планка | 16 |
| 7 | ДЗ-98В.33.00.107 | Кронштейн | 4 |
| 8 | ДЗ-98В1.33.00.003 | Шайба | 16 |
| 9 | ДЗ-98В1.33.00.006 | Кольцо | 32 |
| 10 | ДЗ-98В1.33.00.007 | Втулка | 8 |
| 11 | М12-6gх55.58.019 7798 | Болт | 8 |
| 12 | ДЗ-98В.33.00.103 | Прокладка | 4 |
| 13 | ДЗ-98В.33.59.000 | Рамка | 1 |
| 14 | ДЗ-98В.33.00.101 | Прокладка | 2 |
| 15 | С8.02.019 11371 | Шайба | 6 |
| 16 | 8 65Г.019 6402 | Шайба | 6 |
| 17 | М8-6gх25.58.019 7798 | Болт | 6 |
| 18 | ДЗ-98В.33.00.102 | Прокладка | 2 |
| 19 | Д395.0302.059 | Лента | 8 |
| 20 | 700-41-3442 | Рамка | 8 |
| 21 | 6,3х36.019 397 | Шплинт | 8 |
| 22 | 11Б6бк (20-10) | Кран муфтовый | 1 |
| 23 | Д395В.37.00.040-01 | Штуцер | 1 |
