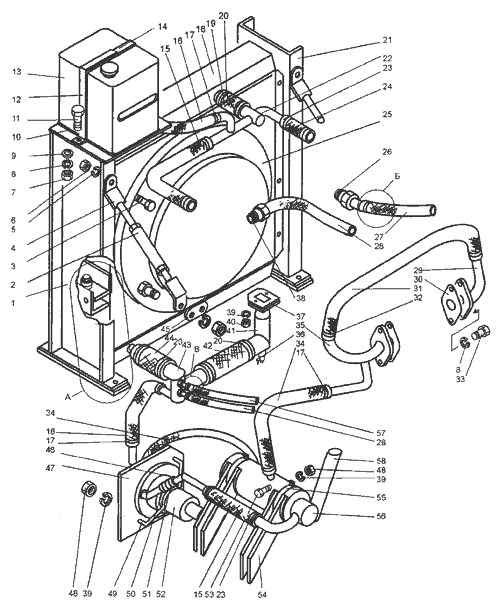

Детали системы охлаждения ДЗ-98В7

Описание

на рис.	Обозначение	Наименование	Кол-во в сб. ед.
1	ДЗ-98В9.33.00.050	Стойка правая	1
2	ДЗ-98В9.33.00.070	Тяга	2
3	М12-6gх25.58.019 7798	Болт	4
4	Д395.03.03.913	Тяга	2
5	12 65Г.019 6402	Шайба	4
6	М12-6H.5.019 5915	Гайка	4
7	М8-6H.5.019 5915	Гайка	2
8	8 65Г.019 6402	Шайба	6
9	С8.02.019 11371	Шайба	2
10	ДЗ-98В.33.00.106	Пластина	1
11	М8-6gх30.58.019 7798	Болт	2
12	ДЗ-98В.33.00.104	Скоба	1
13	5320-1311010	Бачок расширительный	1
14	ДЗ-98В.33.00.105	Пластина	1
15	ДЗ-98В9.33.00.011	Рукав	2
16	ДЗ-98В9.33.00.007	Рукав	2
17	ДЗ-98.43.00.480	Хомут	6
18	ДЗ-98В.33.50.000	Радиатор	1
19	ДЗ-98В9.33.00.012	Рукав	1
20	ДЗ-98В.33.24.000	Хомут	6
21	ДЗ-98В9.33.00.060	Стойка левая	1
22	ДЗ-98В9.33.00.030	Труба	1
23	ДЗ-98.43.00.480-01	Хомут	6
24	ДЗ-98В9.33.00.009	Рукав	1
25	ДЗ-98В1.33.51.001	Щиток	1
26	ДЗ-98В9.33.00.019	Штуцер	1
27	ДЗ-98В9.33.00.002	Рукав	1
28	ДЗ-98В9.33.00.001	Рукав	2
29	ДЗ-98В7.33.30.000	Труба	1
30	ДЗ-98В9.33.00.021	Прокладка	2
31	ДЗ-98В7.33.00.001	Рукав	1
32	ДЗ-98.43.00.480-03	Хомут	2
33	М8-6gх25.58.019 7798	Болт	4
34	ДЗ-98В9.33.00.008	Рукав	2
35	ДЗ-98В7.33.20.000	Труба	1
36	353-1305010-А	Краник сливной	1
37	ДЗ-98В9.33.00.022	Прокладка	1
38	ДЗ-98В9.33.00.018	Штуцер	1
39	10.65Г.019 6402	Шайба	6
40	М10х1-6Н.5.019 5915	Гайка	2
41	ДЗ-98В9.33.00.010	Труба	1
42	ДЗ-98В9.33.00.014	Рукав	1
43	ДЗ-98В7.33.10.000	Труба	1
44	ДЗ-98В9.33.00.013	Рукав	1
45	ДЗ-98В9.33.00.015	Планка	2
46	ДЗ-98В3.33.07.000	Труба воздушная	1
47	Д395А.0221.970	Кронштейн	1
48	М10-6Н.5.019 5915	Гайка	4
49	Д395А.03.03.164	Стремянка	2
50	Д395А.03.03.147	Шланг	1
51	ДЗ-98.43.00.480-02	Хомут	2
52	ПЖД30-101 5231-02АДЗ	Нагнетатель	1
53	М10-6gх30.58.019 7798	Болт	2
54	ДЗ-98В3.33.09.000	Кронштейн	2
55	067.36.11.142	Хомут	2
56	ПЖД30-1015006	Предпусковой жидкостный подогреватель (с катушкой зажигания ТК 107А-ХЛ ТУ 37.003.484-78 и пультом управления)	1
57	ДЗ-98В9.33.00.003	Рукав	1
58	А1 20.33.00.050	Труба выхлопная	1
