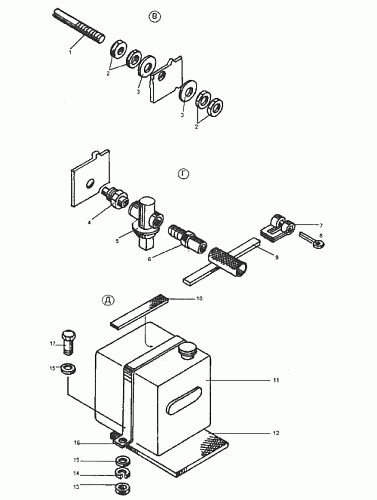

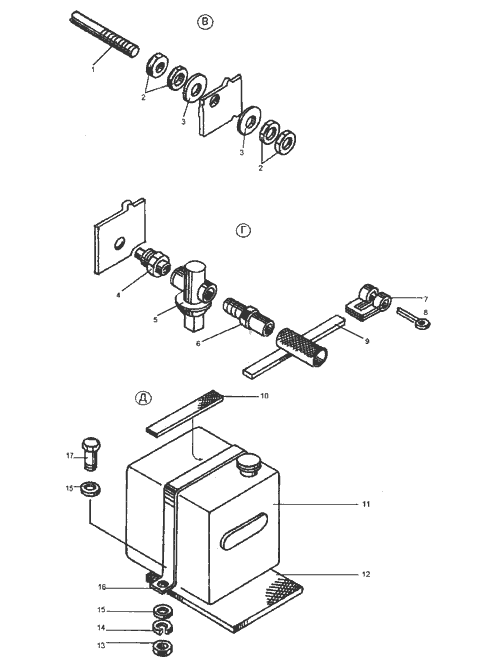

Крепление расширительного бачка ДЗ-98

на рис. Обозначение Наименование Кол-во в сб. ед.
1 ДЗ-98В33.00.068 Стяжка 2
2 М12.6H.5.019 5915 Гайка 32
3 С12.02.019 11371 Шайба 4
4 ДЗ-98В.33.00.028 Штуцер 1
5 11Б6бк (20-10) Кран муфтовый 1
6 Д395В.37.00.040-01 Штуцер 1
7 700-41-3442 Рамка 7
8 6,3х36.019 397 Шплинт 7
9 Д395.0302.059 Лента 7
10 ДЗ-98В.33.00.105 Прокладка 1
11 5320-1311010 Бачок расширительный 1
12 ДЗ-98В.33.00.106 Прокладка 1
13 М8.6H.5.019 5915 Гайка 2
14 8.65Г.019 6402 Шайба 9
15 С8.02.019 11371 Шайба 11
16 ДЗ-98В.33.00.104 Скоба 1
17 М8-6gх30.58.019 7798 Болт 2
