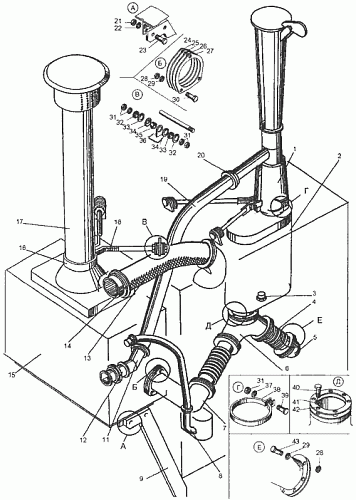

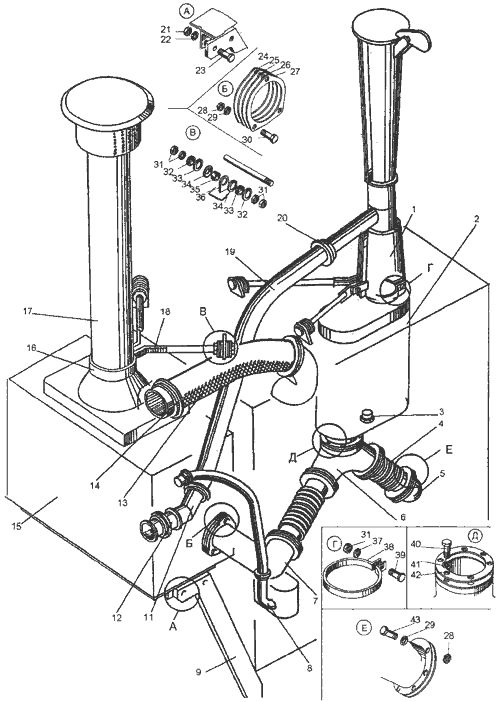

Система всасывания и выхлопа ДЗ-98В5.32.00.000

на рис. Обозначение Наименование Кол-во в сб. ед.
1 ДЗ-98В.32.10.200 Эжектор 1
2 ДЗ-140А.32.00.510-01 Глушитель 1
3 067.44.12.007 Пробка 1
4 ДЗ-98В5.32.00.430 Сильфон 2
5 701.10.00.111-1 Труба левая 1
6 701.10.00.109-1 Тройник 1
7 701.10.00.112-1 Труба правая 1
8 ДЗ-98В5.32.00.450 Патрубок 1
9 ДЗ-98В.32.11.014 Стойка 1
9 ДЗ-98В.32.11.014-01 Стойка 1
10 ДЗ-98В5.32.00.417 Рукав 25х35 1
11 ДЗ-98В5.32.00.420 Патрубок 1
12 ДЗ-98В5.32.00.416 Рукав 50х61,5-16 1
13 125х70010362 Рукав 1
14 ДЗ-98В.32.00.130 Хомут 2
15 ДЗ-98В.32.10.010-02 Воздухооч иститель 1
16 067.36.11.142 Хомут 1
17 ДЗ-98В.32.00.200 Воздухозаборная труба 1
18 ДЗ-98В.32.00.120-01 Стяжка 4
19 ДЗ-98В.32.00.001 Рукав 50х61,5-16 1
20 ДЗ-98.43.00.480-02 Хомут 4
21 М16-6Н.019 5915 Гайка 4
22 16.65Г.019 6402 Шайба 4
23 М16-6gх40.58.019 7798 Болт 4
24 ДЗ-98В5.32.00.415-01 Проставка регулировочная 2
25 ДЗ-98В5.32.00.415 Проставка регулировочная 2
26 ДЗ-98В5.32.00.414 Прокладка 10
27 ДЗ-98В5.32.00.411 Фланец 2
28 М10-6Н.019 5915 Гайка 13
29 10.65Г.019 6402 Шайба 19
30 М10-6gх55.58.019 7798 Болт 6
31 М12-6H.019 5915 Гайка 21
32 ДЗ-98В1.33.00.003 Шайба 8
33 ДЗ-98В1.33.00.006 Кольцо 8
34 ДЗ-98В1.33.00.003-01 Шайба 8
35 ДЗ-98В1.33.00.007 Втулка 4
36 ДЗ-98.32.00.153 Стойка 2
37 12.65Г.019 6402 Шайба 5
38 067.36.11.117 Хомут 1
39 М12-6gх55.58.019 7798 Болт 1
40 М8-6gх25.58.019 7798 Болт 6
41 8.65Г.019 6402 Шайба 6
42 ДЗ-98В.32.00.157 Прокладка 1
43 М10-6gх35.58.019 7798 Болт 6
