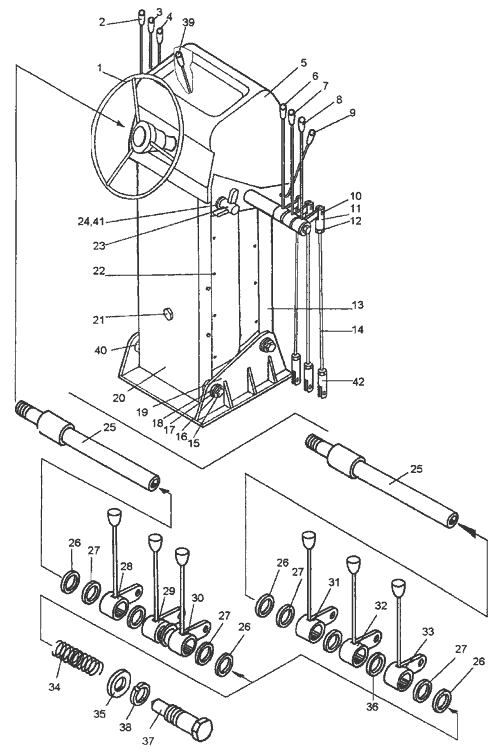

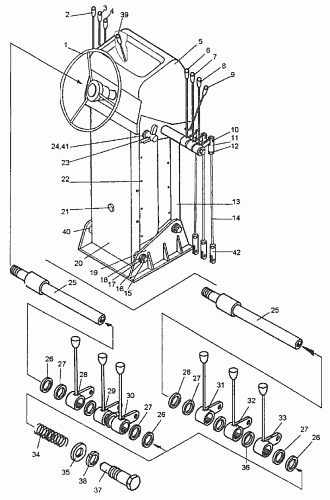

Ручки и рычаги рулевой колонки ДЗ-98

Описание

на рис.	Обозначение	Наименование	Кол-во в сб. ед.
1	4310-3721.01 В	Колесо рулевое	1
2	ДЗ-140А.50.09.000-04	Ручка	1
3	ДЗ-140А.50.09.000	Ручка	1
4	ДЗ-140А.50.09.000-01	Ручка	1
5	ДЗ-140А.50.01.180	Пульт управления	1
5	ДЗ-140А.50.01.000-11	Пульт управления	1
6	ДЗ-140А.50.09.000-07	Ручка	1
7	ДЗ-140А.50.09.000-08	Ручка	1
8	ДЗ-140А.50.09.000-09	Ручка	1
9	ДЗ-140А.50.10.080	Ручка	1
10	Д144-34-014	Палец	6
11	ДЗ-98В.39.01.007	Вилка	6
12	М10-6Н.5.019 5915	Гайка	19
13	ДЗ-140А.50.10.010	Корпус	1
14	ДЗ-140А.50.00.009-11	Тяга	6
15	М10-6gх45.58.019 7798	Болт	12
16	10.65Г.069 6402	Шайба	22
17	067.14.12 033	Кольцо	8
18	ДЗ-140А.50.10.038	Втулка	8
19	ДЗ-140А.50.10.050-10	Кронштейн	1
20	ДЗ-140А.50.10.020-10	Корпус	1
21	М10-6gх20.58.019 7798	Болт	2
22	BМ6-6gх1 6.58.019 17473	Винт	18
23	ДЗ-140А.50.10.130	Ручка	1
24	067.14.12.034	Кольцо	2
25	ДЗ-140А.50.20.010-10	Вал	2
26	067.14.11.053	Шайба	2
27	ДЗ-140А.50.00.003	Кольцо	7
28	ДЗ-140А.50.30.070	Рычаг	1
29	ДЗ-140А.50.30.050	Рычаг	1
30	ДЗ-140А.50.30.030	Рычаг	1
31	ДЗ-140А.50.30.020	Рычаг	1
32	ДЗ-140А.50.30.040	Рычаг	1
33	ДЗ-140А.50.30.060	Рычаг	1
34	067.51.00.241	Пружина	2
35	067.14.11.031	Шайба	2
36	ДЗ-140А.50.00.003	Кольцо	12
37	ДЗ-140А.50.10.079	Болт	2
38	8.65Г.069 6402	Шайба	3
39	ДЗ-140А.50.10.080-01	Ручка	1
40	ДЗ-140А.50.10.039	Ось	4
41	ДЗ-140А.50.10.051	Стержень	1
42	ДЗ-140А.50.10.074	Вилка	6
