Рама тяговая с отвалом
ДЗ-98.34.00.000-01
ДЗ-98.34.00.000-01
Подвеска тяговой рамы
Вес: 3260 кг
Кол-во в сбор. ед.: 1
Цена: 299 000 руб.

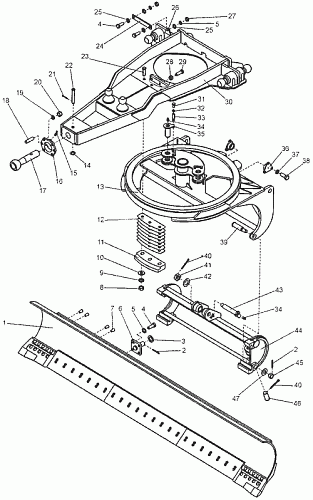

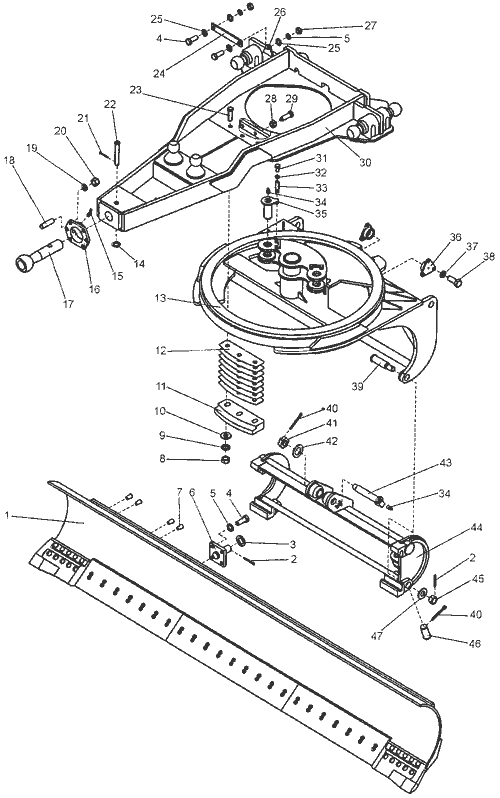

Рама тяговая в сборе с отвалом нового образца ДЗ-98Д.34.00.000
Рабочее оборудование
| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | ДЗ-98Д.34.09.000 | Отвал | 1 |
| 2 | 6,3х71.019 | Шплинт ГОСТ 397-79 | 3 |
| 3 | 067.14.12.131 | Шайба | 1 |
| 4 | М20-6gx55.58.019(S30) | Болт ГОСТ 7798-70 | 6 |
| 5 | 20.65Г.019 | Шайба ГОСТ 6402-70 | 6 |
| 6 | ДЗ-98Д.34.05.000 | Опора штока | 1 |
| 7 | ДЗ-98Д.34.00.011 | Пробка | 8 |
| 8 | ДЗ-98Д.34.00.008 | Гайка | 9 |
| 9 | 27.65Г.069 | Шайба ГОСТ 6402-70 | 9 |
| 10 | ДЗ94-0601023 | Шайба | 9 |
| 11 | ДЗ-98Д.34.00.006 | Накладка | 3 |
| 12 | ДЗ-98Д.34.00.007 | Прокладка | 24 max |
| 13 | ДЗ-98Д.34.02.000 | Рама | 1 |
| 14 | ДЗ95Б-34-076 | Кольцо | 1 |
| 15 | 2.3.45.Ц6 | Масленка | 1 |
| 16 | ДЗ95Б-34-044 | Опора шкворня | 1 |
| 17 | ДЗ-98.34.00.024 | Шкворень | 1 |
| 18 | ДЗ95Б-34-081 | Шпилька специальная | 6 |
| 19 | 24.65Г.069 | Шайба ГОСТ 6402-70 | 6 |
| 20 | М24-6Н.5.019(S36) | Гайка ГОСТ 5915-70 | 6 |
| 21 | 5х40.019 | Шплинт ГОСТ 5915-70 | 1 |
| 22 | А120.34.00.033 | Палец | 1 |
| 23 | ДЗ-98Д.34.00.009 | Болт | 9 |
| 24 | В138.25.00.003-01 | Тяга | 1 |
| 25 | С20.02.019 | Шайба ГОСТ 11371-78 | 4 |
| 26 | В138.25.00.004 | Проушина | 1 |
| 27 | М20-6Н.5.019(S30) | Гайка ГОСТ 5915-70 | 2 |
| 28 | М30-6Н.8.019(S30) | Гайка ГОСТ5915-70 | 9 |
| 29 | ДЗ95-0601014 | Болт специальный | 9 |
| 30 | ДЗ-98Д.34.01.000 | Балка несущая | 1 |
| 31 | М10-6gx20.58.019(S16) | Болт ГОСТ 7798-70 | 4 |
| 32 | 10.65Г.019 | Шайба ГОСТ 6402-70 | 4 |
| 33 | ДЗ23.03.007 | Серьга | 2 |
| 34 | 1.2.Ц6 | Масленка ГОСТ 19853-74 | 3 |
| 35 | ДЗ-98Д.34.06.000 | Ось | 2 |
| 36 | ДЗ-98А.30.00.038 | Втулка | 2 |
| 37 | 16.65Г.019 | Шайба ГОСТ 6402-70 | 6 |
| 38 | М16-6gx40.58.019 | Болт ГОСТ 7798-70 | 6 |
| 39 | ДЗ-98Д.34.00.001 | Палец | 2 |
| 40 | 8х71.019 | Шплинт ГОСТ 397-79 | 2 |
| 41 | 067.13.12.091 | Гайка | 1 |
| 42 | 067.14.11.092 | Шайба | 1 |
| 43 | ТО-40.25.15.020-01 | Ось | 1 |
| 44 | ДЗ-98Д.34.04.000-01 | Опора отвала | 1 |
| 45 | М36х3-6Н.6 | Гайка ГОСТ 5918-73 | 2 |
| 46 | ДЗ95Б-34-039 | Палец | 1 |
| 47 | С36х4 Ст3пс3.019 | Шайба ГОСТ 11371-78 | 2 |
|
