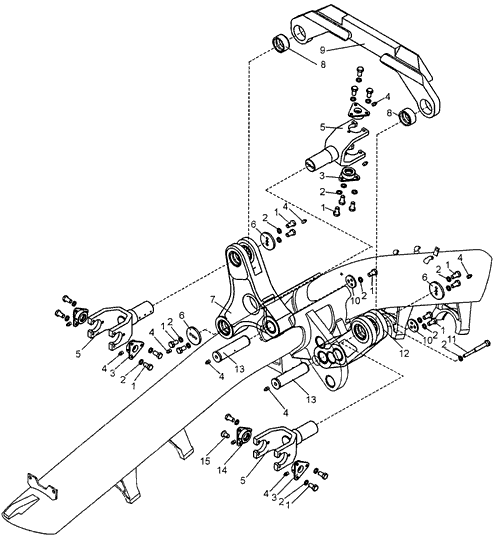

| на рис. | Обозначение | Наименование | Кол-во в сб. ед. |
| 1 | М16-6gx35.58.019 | Болт ГОСТ 7798-70 | 29 |
| 2 | 16.65Г.069 | Шайба ГОСТ 6402-70 | 30 |
| 3 | Втулка ДЗ-98А.30.00.038 | 5 | |
| 4 | 1.3.Ц6 | Масленка ГОСТ 19853-74 | 11 |
| 5 | Вилка ДЗ-98.30.00.040 | 3 | |
| 6 | ДЗ-98.30.00.002 | Шайба | 3 |
| 7 | Рычаг правый ДЗ-98.30.00.020 | 1 | |
| 8 | Втулка ДЗ-98.30.00.003 | 2 | |
| 9 | Поперечина ДЗ-98.30.00.070 | 1 | |
| 10 | ДЗ95Б-01-173 | Шайба | 2 |
| 11 | ДЗ-98.30.00.045 | Болт | 1 |
| 12 | Рычаг левый ДЗ-98.30.00.010 | 1 | |
| 13 | Ось ДЗ-98.30.00.032 | 2 | |
| 14 | ДЗ-98А.30.00.041 | Втулка | 1 |
| 15 | В.М 16-6gx30.66.019 | Винт ГОСТ 17475-80 | 1 |
