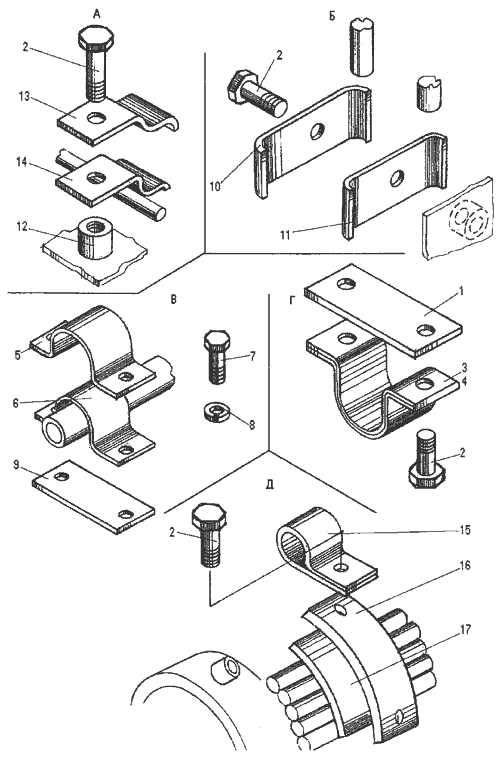

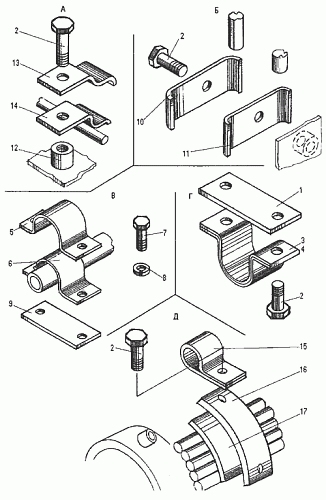

Крепление РВД гидросистемы ДЗ-98

на рис. Обозначение Наименование Кол-во в сб. ед.
1 ДЗ-98.43.00.054 Планка 1
2 М10-6gх20.58.019 7798 Болт 33
3 ДЗ-98.43.00.051 Хомут 1
4 ДЗ-98.43.00.052-01 Прокладка 1
5 067.36.12.049 Хомут 1
6 ДЗ-98Б.43.00.137.01 Прокладка 1
7 М8-6gх20.58.019 7798 Болт 3
8 8.65Г.069 6402 Шайба 5
9 ДЗ-98Б.43.00.136.01 Прокладка 1
10 Д395Б.31.023 Хомут 9
11 Д395Б.31.024.01 Прокладка 9
12 067.42.11.005 Бонка 2
13 ДЗ-98.42.00.025 Скоба 6
14 ДЗ-395А.0402.262 Прокладка 6
15 Д395Б.43.328 Хомут 2
16 067.33.13.272 Планка 4
17 ДЗ-98.43.00.103 Прокладка 4
