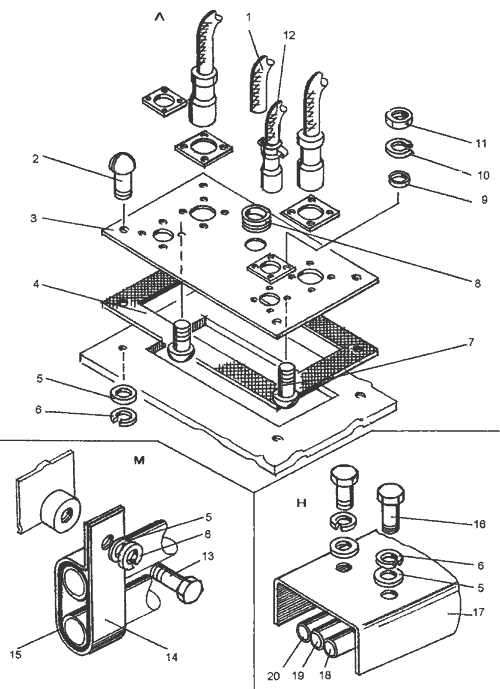

Панель соединителей ДЗ-98 и крепление жгутов

на рис. Обозначение Наименование Кол-во в сб. ед.
1 ДЗ-98В.41.30.140 Жгут 1
2 B.М6-6gх10.58.019 17473 Винт 20
3 ДЗ-98В.41.01.005-01 Панель соединителей 1
4 ДЗ-140А.41.01.062 Прокладка 1
5 С6.02.019 11371 Шайба 52
6 6.65Г.069 6402 Шайба 52
7 B.М3-6gх10.58.019 17473 Винт 4
8 Д395А-0401-269 Кольцо 2
9 С3.02.019 11371 Шайба 4
10 3.65Г.019 6402 Шайба 4
11 М3-6Н.5.010 5927 Гайка 4
12 ДЗ-98В.41.30.220 Жгут 1
13 М6-6gх10.58.019 7798 Болт 26
14 067.36.11.575 Хомут 4
15 ДЗ-98.41.00.008 Прокладка 14
16 М6-6gх30.58.019 7798 Болт 4
17 ДЗ-98В.41.01.008 Крышка 1
18 ДЗ-98В.41.30.250 Жгут 1
19 ДЗ-98В.41.30.200 Жгут 1
20 ДЗ-98В.41.30.180 Жгут 1
